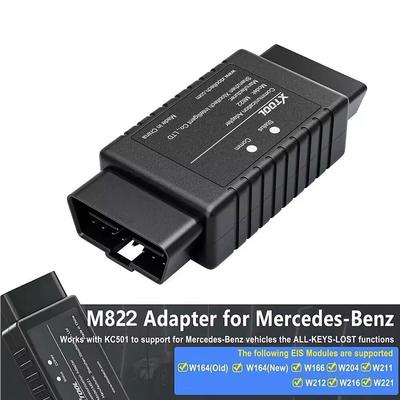

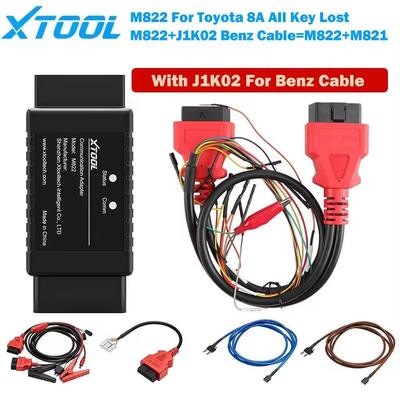

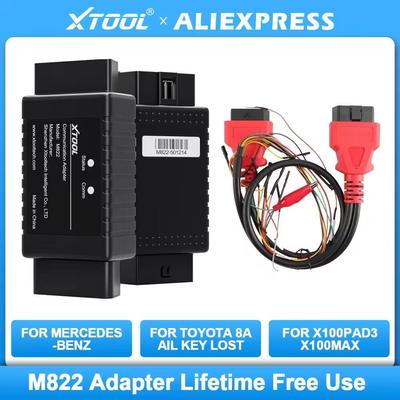

Adaptador programador de llaves XTOOL M822 para Toyota 8A y Mercedes-Benz All Keys Lost Funciona con XTOOL X100 PAD3 X100 MAX y el programador KC501

Descripción del producto

XTOOL M822 Adaptador Programación de llaves para Toyota 8A / Mercedes-Benz Todas las llaves perdidas Trabajar con XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Con el M822 TOYOTA Adaptador, se puede ahorrar hasta el 65% del tiempo de cálculo en el proceso, o ahorrar de conectar el emulador de la llave dentro y fuera de cientos de veces.

Herramientas que necesita:

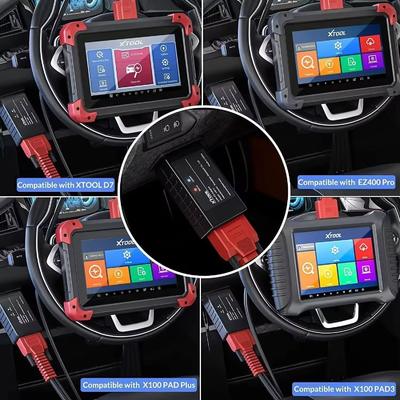

XTOOL Tablet (Tome X100PAD Elite como ejemplo XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

El cable principal y el conector OBD2-16

M822 Adaptador de comunicación

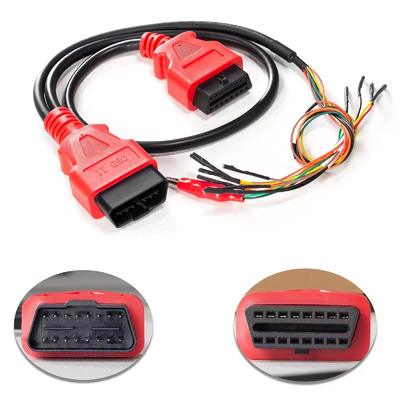

Toyota 8A Arnés de cableado especializado

Programación de claves KC100

Emulador de llaves Toyota KS-1

Conexión de red

Modelos soportados:

2014 hasta 2019

Para Toyota Levin
Para el Corolla
Para el RAV4
Por el Prado
Para Land Cruiser
Para el Camry
Para el Highlander
Para Reiz
Para Siena
Para Hiace
Para Hilux
Para Crown Kluger
Para Aygo con casilla IMMO F3-F4-K6-S6

Nota:Esto no es compatible con los modelos estadounidenses con teclas de hoja de chip. Para estos modelos, utilice la función de restablecimiento IMMO que es compatible con X100PAD3/X100PAD Elite/X100MAX.

Método de conexión

Conectar VIA OBD:

Conectar KC100/KC501 al dispositivo mediante USB y preparar un KS-1
Conecte el dispositivo (o la caja VCI) con el adaptador M822 mediante el cable principal.
Conecta el cable Toyota al coche usando el puerto OBD.
Saque el clip de la batería del coche y use el clip para conectar el cable a la batería.
Saca el fusible de la caja de fusibles y conecta el cable.
Encuentra el puerto masculino de 12 V DC del cable Toyota y conecta al puerto femenino de 12 V DC del cable principal.

Nota:

Para diferentes modelos, el método de conexión puede no ser el mismo.Compruebe las tabletas XTOOL para obtener un diagrama de cableado detallado al conectarlas al vehículo y a la caja de fusibles..

Conexión en el banco:

Conectar KC100/KC501 al dispositivo mediante USB y preparar un KS-1
Conecta el inmovilizador al cable del banco Toyota.
Conecta el cable principal y el cable del banco Toyota a través del adaptador M822.
Conecte el adaptador de 12 V de CC al cable principal.

Cómo hacer todo lo clave perdida para Toyota 8A con M822:

1. Abra el software Toyota (V26.90 o superior) y vaya a través de estos menús: Por Tipo All blade Key lost ((8A). Después de eso, este menú aparecerá.
2. Seleccione Leer datos del inmovilizador. Le indicará que se conecte a la red, y luego le dirá cómo conectarse al vehículo. Por favor, consulte el diagrama de cableado para obtener un método de conexión detallado.
3Después de conectarse correctamente al coche, haga clic en OK y el dispositivo extraerá los datos del inmovilizador. Esto no tomará más de 3 minutos, así que espere pacientemente.
4. Después de que los datos se están leyendo, puede nombrar el archivo de datos y guardarlo en la carpeta Adapter / Toyota.
5Ahora, por favor desconecte el adaptador M822 y vuelva el vehículo a su estado original.
6. Asegúrese de que el KC100/KC501 está conectado y el KS-1 está listo, y el dispositivo está todavía conectado a la red, a continuación, haga clic en el menú de “Generar clave simulada 8A”,y seleccione el archivo de datos que guardó antes.
7. Seleccione la posición de la llave. Tenga en cuenta que todas las posiciones tienen un ID en su interior, pero sólo algunos de ellos corresponde a una llave registrada. Normalmente (si no hay ninguna llave que se han borrado),La posición de la llave 1 o 2 tiene una llave registrada en su interior..
8. Conecte el KC100 o KC501 al dispositivo y coloque KS-1 dentro de la ranura. Se generará la clave maestra de sub-emulado.
9. Después de generar la clave emulada, por favor compruebe si la clave emulada podría ser utilizada. Si no, por favor repita el paso 6-8, y recuerde cambiar a otra posición de la clave.Saca el chip de la llave no programada., coloque el KS-1 cerca del interruptor de encendido, inserte la llave y vea si el coche se puede encender.
10. Si la llave podría ser utilizada, por favor vaya a OBD función de programación . Con una llave maestra sub emulada, el resto del proceso será el mismo que la adición de una llave.Sugerimos comprobar el número de claves registradas primero.
Nota: El KS-1 que se emuló no se muestra como una clave registrada, por lo que no se mostrará en los números de clave.
11. Haga clic en "Añadir una llave", compruebe el aviso que aparece, luego coloque el KS-1 cerca del interruptor de encendido e inserte la nueva llave (sin chip) en el interruptor de encendido y encéndalo.
12Cuando el indicador de inmovilización se ilumine constantemente, apague el encendido, saque la llave nueva, instale el chip dentro de la llave nueva, inserte la llave dentro del interruptor de encendido.No encienda el encendido..
13. Ahora el indicador de inmovilización parpadeará. Espera alrededor de 1 minuto, y ver si el indicador se dispara. Si el indicador se dispara, entonces la llave se ha añadido, y el proceso se completa.Por favor repita el paso 11-13.
14Una vez hecho esto, revise el número de llaves y compare con los resultados anteriores, y vea si la llave ha sido registrada en el vehículo.

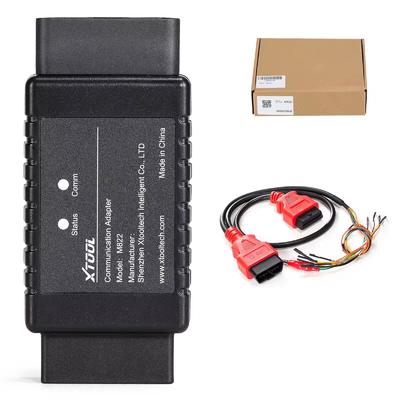

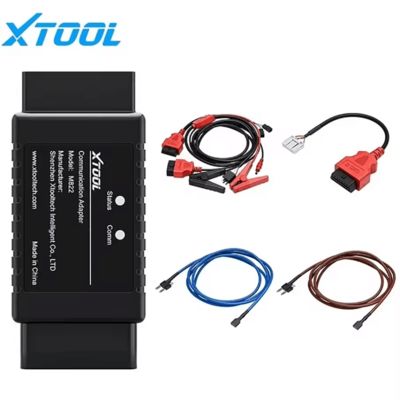

Lista del paquete:

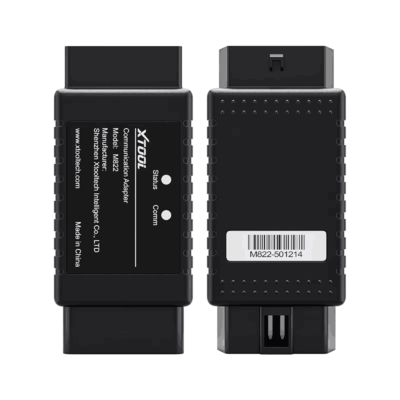

1pc x XTOOL M822 TOYOTA Adaptador
