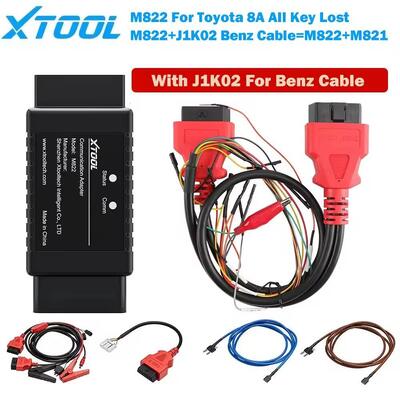

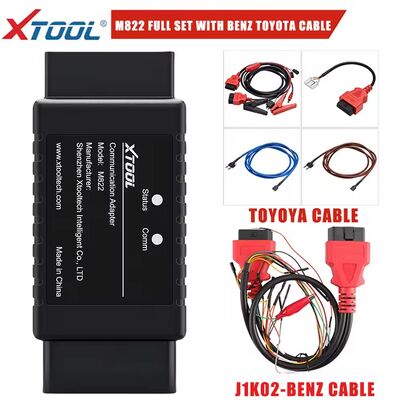

XTOOL M822 M821 Emulador de Llave para Toyota A8 Para Cable Benz Programación de Llave Perdida Totalmente Necesita Trabajar con Programador KC501 para PAD3

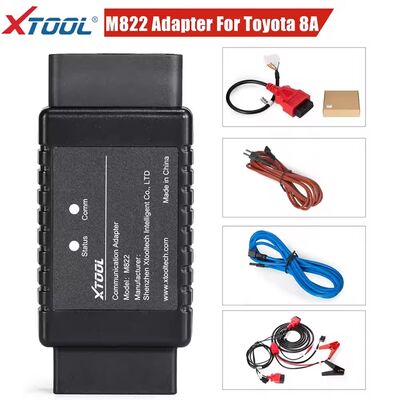

Adaptador XTOOL M822 Programador de Llaves para Toyota 8A/Mercedes-Benz Todas las Llaves Perdidas Funciona con XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP. Con el Adaptador M822 TOYOTA, puede ahorrar hasta un 65% del tiempo de cálculo en el proceso, o evitar tener que enchufar y desenchufar el emulador de llaves cientos de veces.

• Programación de Todas las Llaves Perdidas de Hoja 8A para Toyota
• Programación de Llaves Inteligentes 4A/8A para TOYOTA 2014-2019
• Sin PIN
• Añadir llave/Todas las llaves perdidas
• No se necesitan llaves especializadas

XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618

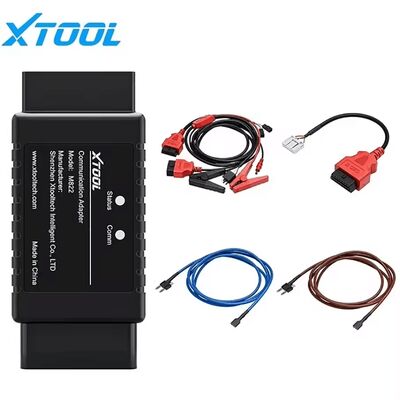

• Tablet XTOOL (Tomando X100PAD Elite como ejemplo XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)
• Cable Principal y Conector OBD2-16
• Adaptador de Comunicación M822
• Cableado Especializado para Toyota 8A
• Programador de Llaves KC100
• Emulador de Llaves Toyota KS-1
• Conexión a Red

• 2014~2019
• Para Toyota Levin
• Para Corolla
• Para RAV4
• Para Prado
• Para Land Cruiser
• Para Camry
• Para Highlander
• Para Reiz
• Para Sienna
• Para Hiace
• Para Hilux
• Para Crown Kluger
• Para Aygo con caja IMMO F3-F4-K6-S6

Nota: No es compatible con modelos americanos con llaves de hoja con chip "H". Para estos modelos, por favor use la función de Restablecer IMMO que es compatible con X100PAD2/X100PAD3/X100PAD3 SE/X100MAX /IK618/D8/D8BT/IP616/IP819/IP819TP/A80/A80 PRO/A80 PRO MASTER/PS90/D9/D9 PRO.

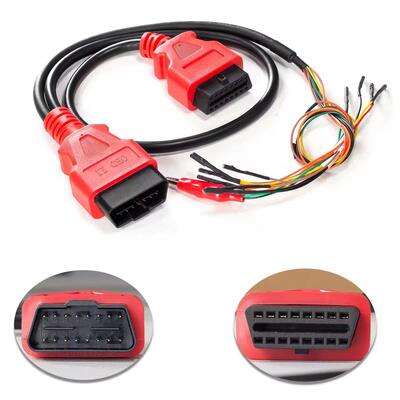

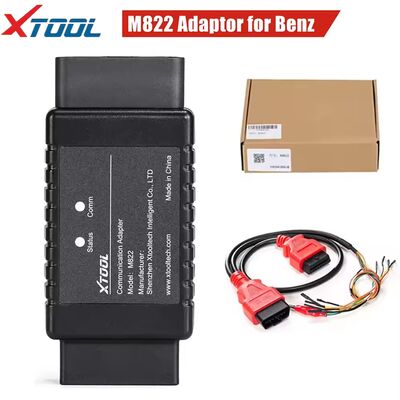

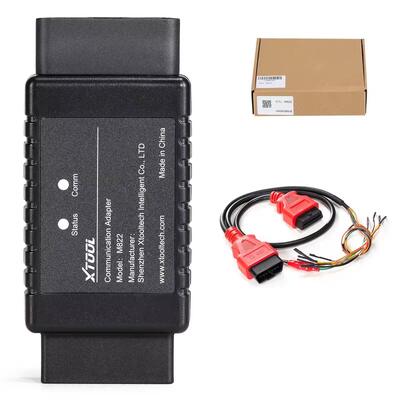

El Cable Benz M822+J1K02 para Adaptador de Comunicación de Todas las Llaves Perdidas de Mercedes-Benz se utiliza para finalizar y optimizar la programación de todas las llaves perdidas para múltiples módulos de Mercedes-Benz.

Nota: El Adaptador M822 debe usarse con Dispositivos de Programación de Llaves XTOOL avanzados, por ejemplo: X100 Pad3/X100 Max y Programador de Llaves KC501.

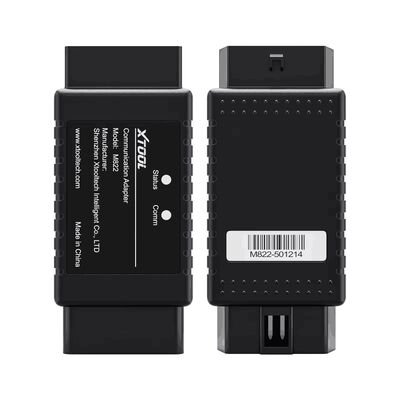

• 1. Puerto OBD-16: Se utiliza para conectarse al cable de comunicación J1Z02_for BENZ o para conectarse a módulos EIS/EZS a través de cables DuPont.

  *Precaución: No se conecte directamente al puerto OBD del coche.

• 2. Luz de Estado: Muestra el estado de encendido del adaptador. Cuando las luces rojas están encendidas, indica que la alimentación está encendida.

• 3. Luz de Comunicación: Muestra el estado de comunicación del adaptador. Cuando las luces azules están encendidas, indica que el adaptador se está comunicando con la tablet.

• 4. Puerto DB15: Se utiliza para conectarse al cable principal de las tablets XTOOL.

  *Nota: Antes de conectarse al adaptador M822, desconecte el conector OBD2-16 del cable principal.

• 1. Conecte KC100/KC501 al dispositivo a través de USB y prepare un KS-1
• 2. Conecte el dispositivo (o la caja VCI) con el Adaptador M822 usando el cable principal.
• 3. Conecte el cable de Toyota al coche usando el puerto OBD.
• 4. Retire el clip de la batería del coche y use el clip de la batería para conectar el cable a la batería.
• 5. Retire el fusible de la caja de fusibles y luego enchufe el cable en él.
• 6. Encuentre el puerto macho de 12V DC del cable de Toyota y conéctelo al puerto hembra de 12V DC del cable principal.

Nota: Para diferentes modelos, el método de conexión puede no ser el mismo. A veces se necesita un cable de extensión y el fusible puede ser diferente. Por favor, consulte las tablets XTOOL para obtener un diagrama de cableado detallado al conectar al vehículo y a la caja de fusibles.

• 1. Conecte KC100/KC501 al dispositivo a través de USB y prepare un KS-1
• 2. Conecte el inmovilizador al cable de banco de Toyota.
• 3. Conecte el cable principal y el cable de banco de Toyota a través del adaptador M822.
• 4. Conecte el adaptador de 12V DC al cable principal.

1.

   (1) Abra el software para Toyota (V26.90 o superior) y navegue por estos menús: Por Tipo – Todas las llaves de hoja perdidas (8A). Después de eso, aparecerá este menú.

2.

   (2) Seleccione Leer datos del inmovilizador. Le avisará que se conecte a la red, luego le dirá cómo conectarse al vehículo. Por favor, consulte el "Diagrama de cableado" para el método de conexión detallado.

3.

   (3) Después de conectarse correctamente al coche, haga clic en "OK" y el dispositivo extraerá los datos del inmovilizador. Esto no tardará más de 3 minutos, así que espere pacientemente.

4.

   (4) Después de leer los datos, puede nombrar el archivo de datos y guardarlo en la carpeta Adapter/Toyota.

5.

   (5) Ahora, desconecte el Adaptador M822 y devuelva el vehículo a su estado original.

6.

   (6) Asegúrese de que KC100/KC501 esté conectado y KS-1 esté listo, y que el dispositivo siga conectado a la red, luego haga clic en el menú "Generar llave simulada 8A" y seleccione el archivo de datos que guardó anteriormente.

7.

   (7) Seleccione la posición de la llave. Tenga en cuenta que todas las posiciones tienen un ID dentro, pero solo algunas corresponden a una llave registrada. Normalmente (si no hay ninguna llave que haya sido borrada), las posiciones de llave 1 o 2 tienen una llave registrada dentro.

8.

   (8) Conecte KC100 o KC501 al dispositivo y coloque KS-1 en la ranura. Se generará la llave maestra simulada.

9. (9) Después de generar la llave emulada, compruebe si la llave emulada se puede usar. Si no, repita los pasos 6-8 y recuerde cambiar a otra posición de llave. Para comprobar la llave emulada, retire el chip de la llave sin programar, acerque KS-1 al interruptor de encendido

10.

    (10) Si la llave se puede usar, vaya a la "Función de programación OBD". Con una llave maestra simulada, el resto del proceso será el mismo que añadir una llave. Sugerimos comprobar primero el número de llaves registradas.

11. *Nota: El KS-1 emulado no se muestra como una llave registrada, por lo que no aparecerá en el número de llaves.



    (11) Haga clic en "Añadir una llave", compruebe el aviso que aparece, luego acerque KS-1 al interruptor de encendido e inserte la nueva llave (sin chip) en el interruptor de encendido y enciéndalo.

12.

    (12) Cuando el indicador del inmovilizador se encienda de forma continua, apague el encendido, retire la nueva llave, instale el chip dentro de la nueva llave, inserte la llave en el interruptor de encendido. No encienda el encendido.

13.

    (13) Ahora el indicador del inmovilizador parpadeará. Espere aproximadamente 1 minuto y vea si el indicador se apaga. Si el indicador se apaga, la llave se ha añadido y el proceso se ha completado. Si no, repita los pasos 11-13.

14.

    (14) Una vez hecho, compruebe de nuevo el número de llaves y compárelo con los resultados anteriores, y vea si la llave se ha registrado en el vehículo.

• > Por favor, consulte las imágenes en el dispositivo al conectar el Adaptador M822 y el módulo EIS/EZS a través del cable para Benz.
• > El emulador IR para Mercedes-Benz debe enchufarse en la ranura del módulo cuando esté operando.
• > Para dispositivos que vienen con una caja VCI, conecte el Adaptador M822 con la caja VCI usando el cable principal, y mantenga la caja VCI conectada con el dispositivo a través de Bluetooth. Puede consultar los detalles de conexión para dichos dispositivos en el dispositivo.
