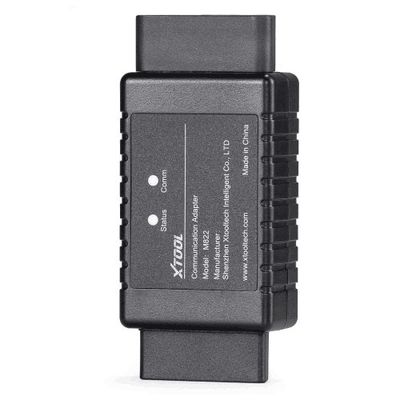

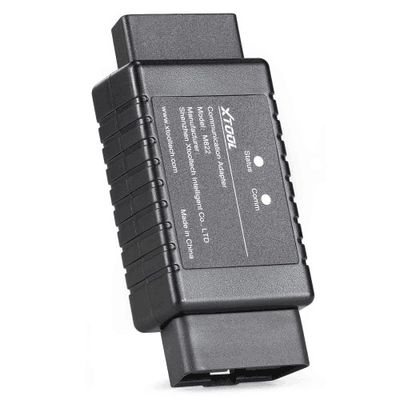

XTOOL M822 Adaptador TOYOTA trabaja con KC501/ KS-1 Emulador para X100PAD3/X100PAD Elite/X100MAX Para Toyota 8A Todas las claves perdidas Programación

Descripción del producto

Programador de llaves del adaptador XTOOL M822 para Toyota 8A/Mercedes-Benz Todas las llaves perdidas. Funciona con XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP

Con M822 TOYOTA Adaptador, puede ahorrar hasta un 65% del tiempo de cálculo en el proceso, o evitar que conecte y desconecte el emulador de llaves cientos de veces.

Herramientas que necesita:

Tableta XTOOL (Tome X100PAD Elite como ejemplo XTOOL X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

Cable principal y conector OBD2-16

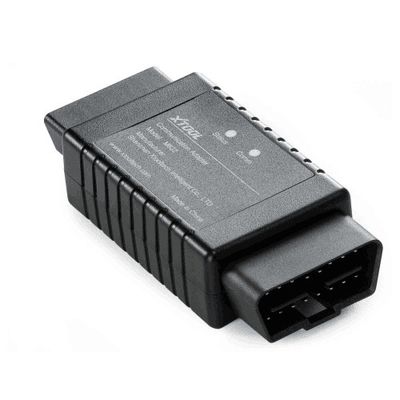

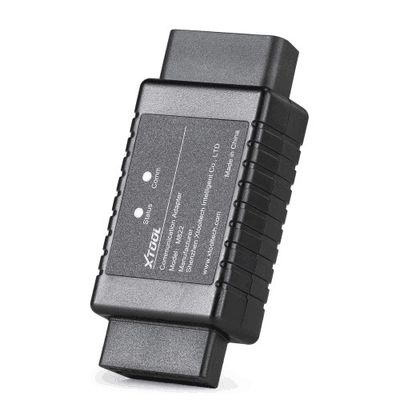

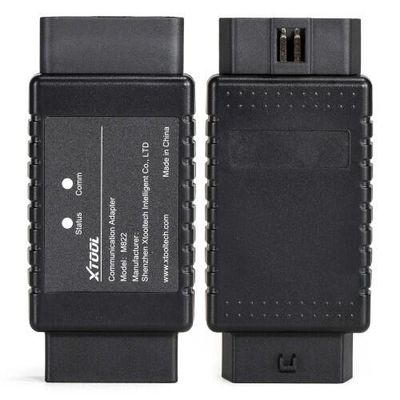

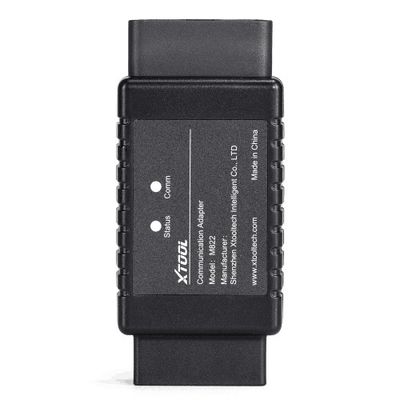

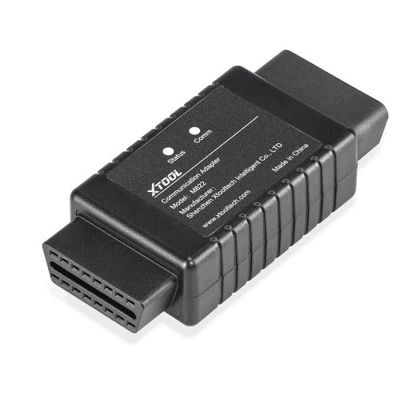

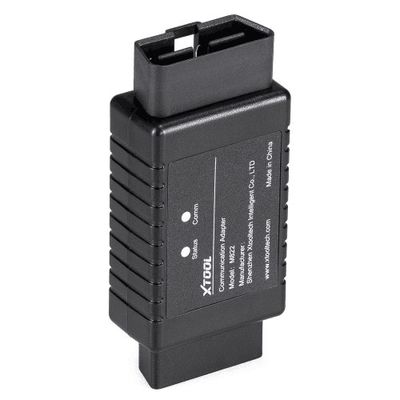

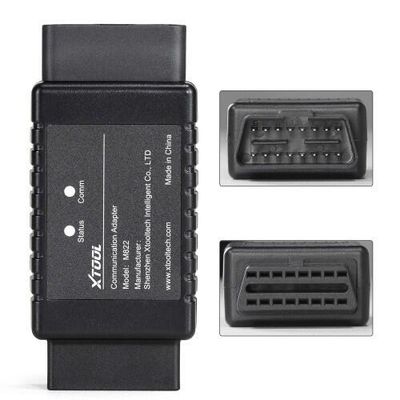

Adaptador de comunicación M822

Arnés de cableado especializado Toyota 8A

Programador de llaves KC100

Emulador de llaves KS-1 Toyota

Conexión de red

Modelos compatibles:

2014~2019

Para Toyota Levin
Para Corolla
Para RAV4
Para Prado
Para Land Cruiser
Para Camry
Para Highlander
Para Reiz
Para Sienna
Para Hiace
Para Hilux
Para Crown Kluger
Para Aygo con caja IMMO F3-F4-K6-S6

Nota:Esto no es compatible con los modelos estadounidenses con llaves de hoja con chip “H”. Para estos modelos, utilice la función Restablecer IMMO que es compatible con X100PAD3/X100PAD Elite/X100MAX.

Método de conexión

Conectar a través de OBD:

Conecte KC100/KC501 al dispositivo a través de USB y prepare un KS-1
Conecte el dispositivo (o la caja VCI) con el adaptador M822 utilizando el cable principal.
Conecte el cable Toyota al coche utilizando el puerto OBD.
Saque la pinza de la batería del coche y utilice la pinza de la batería para conectar el cable a la batería.
Saque el fusible de la caja de fusibles y luego conecte el cable.
Busque el puerto macho de 12 V CC del cable Toyota y conéctelo al puerto hembra de 12 V CC del cable principal.

Nota:

Para diferentes modelos, el método de conexión puede no ser el mismo. A veces se necesita un cable de extensión y el fusible puede ser diferente. Consulte las tabletas XTOOL para obtener un diagrama de cableado detallado al conectarse al vehículo y a la caja de fusibles.

Conectar en banco:

Conecte KC100/KC501 al dispositivo a través de USB y prepare un KS-1
Conecte el inmovilizador al cable de banco Toyota.
Conecte el cable principal y el cable de banco Toyota a través del adaptador M822.
Conecte el adaptador de 12 V CC al cable principal.

Cómo hacer todas las llaves perdidas para Toyota 8A con M822:

1. Abra el software Toyota (V26.90 o superior) y vaya a través de estos menús: Por tipo – Todas las llaves de hoja perdidas (8A). Después de eso, aparecerá este menú.
2. Seleccione Leer datos del inmovilizador. Le avisará que se conecte a la red, luego le dirá cómo conectarse al vehículo. Consulte el “Diagrama de cableado” para obtener un método de conexión detallado.
3. Después de conectarse al coche correctamente, haga clic en “Aceptar” y el dispositivo extraerá los datos del inmovilizador. Esto no tardará más de 3 minutos, así que espere pacientemente.
4. Después de que se hayan leído los datos, puede nombrar el archivo de datos y guardarlo en la carpeta Adapter/Toyota.
5. Ahora, desconecte el adaptador M822 y vuelva el vehículo a su estado original.
6. Asegúrese de que el KC100/KC501 esté conectado y el KS-1 esté listo, y el dispositivo aún esté conectado a la red, luego haga clic en el menú “Generar llave simulada 8A” y seleccione el archivo de datos que guardó antes.
7. Seleccione la posición de la llave. Tenga en cuenta que todas las posiciones tienen un ID en su interior, pero solo algunas de ellas corresponden a una llave registrada. Normalmente (si no hay llaves que hayan sido borradas), la posición de la llave 1 o 2 tiene una llave registrada en su interior.
8. Conecte el KC100 o KC501 al dispositivo y coloque el KS-1 dentro de la ranura. Se generará la llave maestra secundaria emulada.
9. Después de generar la llave emulada, compruebe si la llave emulada se puede utilizar. Si no, repita los pasos 6-8 y recuerde cambiar a otra posición de llave. Para comprobar la llave emulada, saque el chip de la llave no programada, coloque el KS-1 cerca del interruptor de encendido, inserte la llave y vea si el coche se puede encender. La luz indicadora del inmovilizador también se apagará.
10. Si la llave se puede utilizar, vaya a la “Función de programación OBD”. Con una llave maestra secundaria emulada, el resto del proceso será el mismo que agregar una llave. Sugerimos comprobar primero el número de llaves registradas.
Nota: El KS-1 que se emula no se muestra como una llave registrada, por lo que no se mostrará en los números de llave.
11. Haga clic en “Agregar una llave”, compruebe el aviso que aparece, luego coloque el KS-1 cerca del interruptor de encendido e inserte la nueva llave (sin chip) en el interruptor de encendido y enciéndalo.
12. Cuando la luz indicadora del inmovilizador se encienda constantemente, apague el encendido, saque la nueva llave, instale el chip dentro de la nueva llave, inserte la llave dentro del interruptor de encendido. No encienda el encendido.
13. Ahora el indicador del inmovilizador parpadeará. Espere aproximadamente 1 minuto y vea si el indicador se apaga. Si el indicador se apaga, entonces la llave se ha agregado y el proceso se ha completado. Si no, repita los pasos 11-13.
14. Una vez hecho esto, compruebe de nuevo los números de las llaves y compárelos con los resultados anteriores, y vea si la llave se ha registrado en el vehículo.

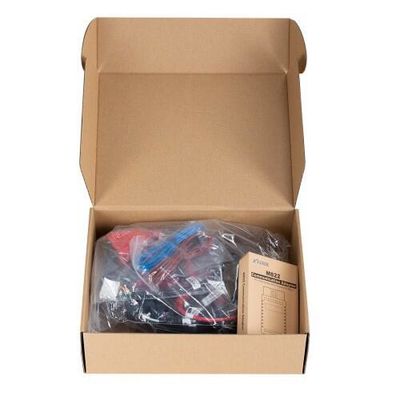

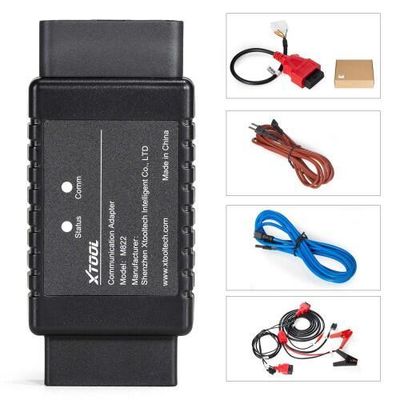

Lista de paquetes:

1 pieza x XTOOL M822 TOYOTA Adaptador
