XTOOL M821 M822 Adaptador de Mercedes-Benz Trabajar con KC501/X100 Pad3/X100 Max Programación de llaves para Mercedes-Benz Todas las llaves perdidas

Descripción del producto

XTOOL M821 M822 Adaptador Trabajo con KC501/X100 Pad3/X100 Max Programación de llaves para Mercedes-Benz Todas las llaves perdidas

XTOOL M821 M822 Adaptador de comunicación perdido de todas las llaves de Mercedes-Benz se utiliza para terminar y optimizar toda la programación perdida de llaves para múltiples módulos de Mercedes-Benz.puede ahorrar hasta el 65% del tiempo de cálculo en el proceso, o ahorrarle de conectar el emulador de llaves dentro y fuera de cientos de veces.

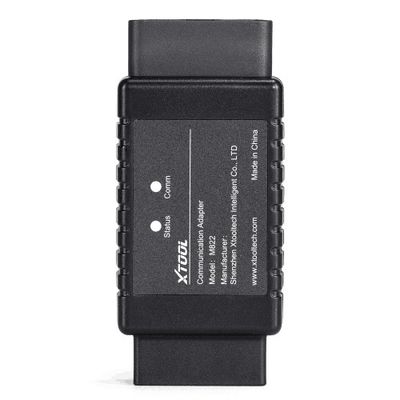

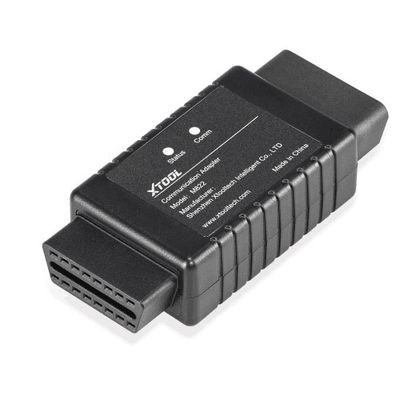

Características del adaptador XTOOL M821:

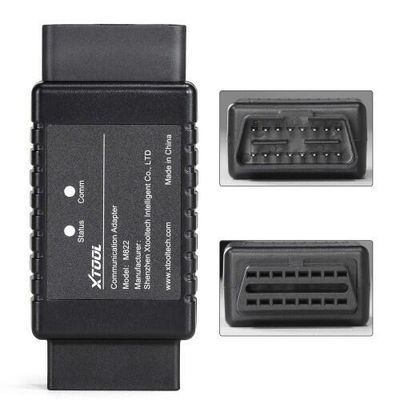

1. Puerto OBD-16: Se utiliza para conectarse al cable de comunicación J1Z02_BENZ o a los módulos EIS/EZS a través de cables DuPont.
Advertencia: no se conecte directamente al puerto OBD del vehículo.
2. Luz de estado: muestra el estado de alimentación del adaptador. Cuando las luces rojas están encendidas, eso indica que la energía está encendida.
3. Comm Light: muestra el estado de comunicación del adaptador. Cuando las luces azules están encendidas, eso indica que el adaptador se está comunicando con la tableta.
4. Puerto DB15: Se utiliza para conectarse al cable principal de las tabletas XTOOL.
Nota: Antes de conectarlo al adaptador M821, debe desconectarse el conector OBD2-16 del cable principal.

Advertencia:
1Necesito trabajar con XTOOL.KC501,PAD3,PAD3 SE
2Por favor, primero actualice su software de programación de Mercedes-Benz Key a la última versión 27.10
3. Mercedes-Benz todas las funciones de programación clave perdida deben hacerse en línea. Asegúrese de que se está conectando a una red de mesa durante el procesamiento.



Método de conexión del adaptador XTOOL M821

1Conecta el KC501 al dispositivo a través de USB.
2Conecta el emulador de Mercedes-Benz IR con el KC501.
3. Desconecte el conector OBD2 del cable principal y luego conecte el dispositivo (o la caja VCI) con el adaptador M821 utilizando el cable principal.
4Conecta la fuente de alimentación de 12 V al cable principal.
5. Conecte el módulo EIS/EZS con el adaptador M821 utilizando el cable J1K02_BENZ. Compruebe el dispositivo para obtener los detalles de la conexión.
Nota: Verifique las imágenes del dispositivo al conectar el adaptador M821 y el módulo EIS/EZS mediante cable J1K02_BENZ.
Nota: El emulador de luz infrarroja Mercedes-Benz deberá estar conectado a la ranura del módulo cuando funcione.
Nota: Para los dispositivos que vienen con una caja VCI, conecte el adaptador M821 con la caja VCI utilizando el cable principal y mantenga la caja VCI conectada al dispositivo a través de Bluetooth.
Puede comprobar los detalles de conexión de dichos dispositivos en el dispositivo.

Módulos EIS de soporte para adaptadores XTOOL M821

W164 (antiguo) W166 (nuevo)
W164 ((NUEVO) W216 W221 W211

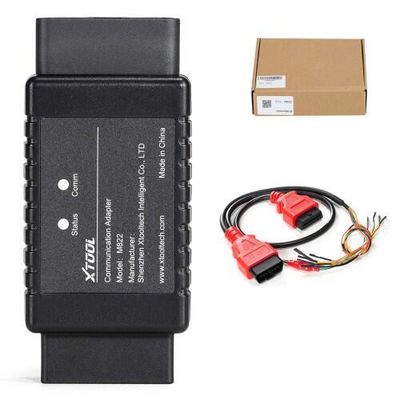

Lista del paquete:

1pc x Adaptador AKL de Mercedes-Benz

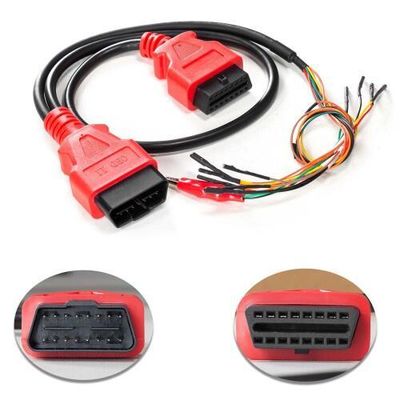

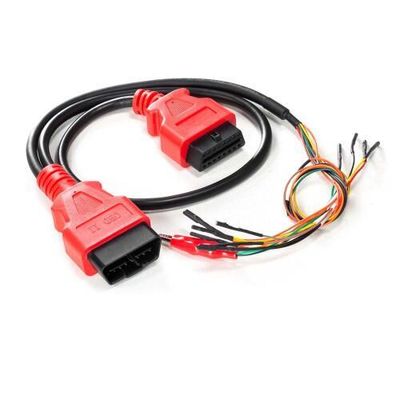

1pc x J1K02_BENZ Arneses de cableado
1pc x M821 Guía rápida
