Escáner de sensor NOx Xtruck Y005 Bus CAN Finder con determinación rápida de problemas y actualización en línea de la boquilla de urea Herramienta de diagnóstico de bus CAN J1939

Descripción:Descripción:

El detector de sensor NOx Xtruck Y005 está diseñado para ayudar a los ingenieros de mantenimiento de vehículos a determinar fácil y rápidamente el problema del bus CAN o del módulo.
Con el detector de sensor NOx Xtruck Y005, puede encontrar problemas de defectos en el circuito CAN o si el módulo NOx está dañado más rápidamente.

FunciónPrincipal:

1. Detectar rápidamente si hay un problema con la línea o el módulo del bus CAN
2. Detectar rápidamente si el módulo de óxido de nitrógeno está dañado
3. Ayudar rápidamente al personal de mantenimiento a determinar el problema

Lista de modelos probados:

Actualización de software:Actualización en línea y gratuita

Garantía:1 año de garantía, servicios posventa de por vida

¿Cómo usarlo?

1. UUn extremo de la línea de prueba principal está conectado al dispositivo y el otro extremo está conectado al sensor de nitrógeno y oxígeno.
2. Calentamiento del sensor de nitrógeno y oxígeno
3. Conecte el sensor de nitrógeno y oxígeno y haga clic en la prueba del sensor NOx, elija la prueba del sensor NOx de 24 V o 12 V
4. Seleccione el modelo correspondiente
5. Cuando la conexión esté completa, haga clic en el botón “Ir” y luego ingrese a la prueba del sensor de nitrógeno y oxígeno. Después de 300 segundos, se mostrarán la concentración de nitrógeno y oxígeno y la concentración de oxígeno. Si el sensor de nitrógeno y oxígeno está dañado, la máquina informará el código de falla correspondiente.

Instrucción de funcionamiento:1, Método de conexión entre la línea de prueba principal y el dispositivo como se muestra a la derecha
2, Presione el botón de encendido durante 3 segundos para ingresar al menú, como se muestra a la derecha
1) Búsqueda de nodo de bus CAN

Esta función puede ayudar a encontrar el nodo perdido a través de la interfaz OBD que puede encontrar el dispositivo
en el bus CAN.Paso 1:
Un extremo de la línea de prueba principal está conectado al dispositivo y el otro extremo está conectado ael puerto de detección del vehículo OBD.Paso 2:
Calentamiento del sensor de nitrógeno y oxígenoEspere unos segundos y el dispositivo buscará automáticamente el módulo CAN sin fallas del vehículo
2) Probador de sensor de nitrógeno y oxígeno

Paso 1: Un extremo de la línea de prueba principal está conectado al dispositivo y el otro extremo está conectado al sensor de nitrógeno y oxígeno
Paso 2:
Calentamiento del sensor de nitrógeno y oxígenoNota: El sensor de nitrógeno y oxígeno en sí mismo necesita ser calentado para medir con precisión la concentración de nitrógeno y oxígeno y la concentración de oxígeno. Necesita una fuente de alimentación externa de 24 V, o use la energía de la batería de 24 V. Si no sigue los pasos estándar, puede causar daños al dispositivo y a los vehículos, y la empresa no asume ninguna responsabilidad legal.
Paso 3:
Conecte el sensor de nitrógeno y oxígeno y haga clic en la prueba del sensor NOx, elija la prueba del sensor NOx de 24 V o 12 V.Nota: Confirme que la fuente de alimentación del sensor de nitrógeno y oxígeno es de 24 V/12 V, la selección incorrecta dañará el sensor de nitrógeno y oxígeno.
Paso 4: Seleccione el modelo correspondiente
Método 1: Seleccione “prueba de identificación automática”, la máquina identificará automáticamente el modelo de acuerdo con el sensor de nitrógeno y oxígeno. (Estos datos solo proporcionan referencia para el personal de mantenimiento, no como el único criterio para el mantenimiento).
Método 2: Seleccione “prueba de identificación manual” y seleccione manualmente el programa de prueba correspondiente según los diferentes tipos de sensores de nitrógeno y oxígeno
Si la línea CAN no está conectada correctamente, o hay un problema con el sensor de nitrógeno y oxígeno, no se puede encontrar la señal CAN.
Paso 5:
Cuando la conexión esté completa, haga clic en el botón Ir y luego ingrese a la prueba del sensor de nitrógeno y oxígeno. Después de 300 segundos, se mostrarán la concentración de nitrógeno y oxígeno y la concentración de oxígeno. Si el sensor de nitrógeno y oxígeno está dañado, la máquina informará el código de falla correspondiente.

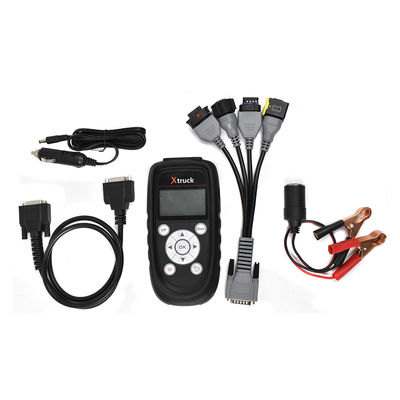

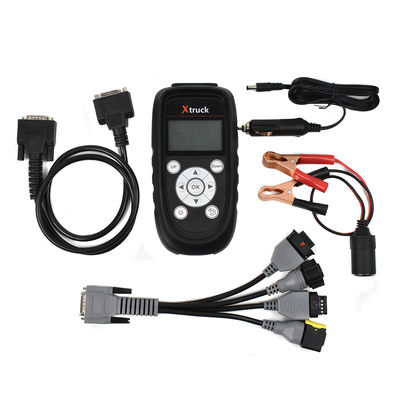

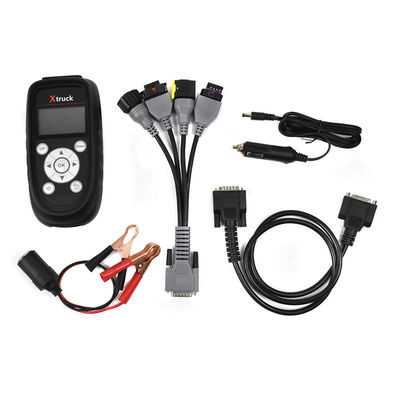

El paquete incluye:


1pc x Unidad principal Xtruck Y005

1pc x Adaptador de corriente
1pc x Línea de prueba de nitrógeno y oxígeno cuatro en uno

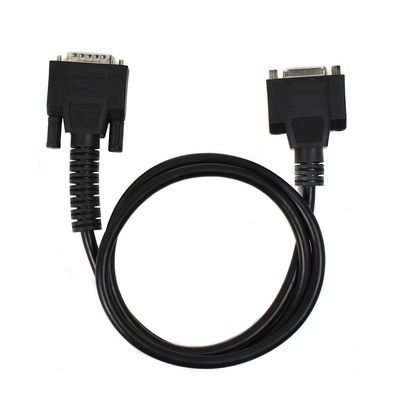

1pc x Línea de prueba principal DB15
1pc x Línea de actualización del dispositivo
1pc x Línea de encendedor de cigarrillos (macho y hembra)
