El equipo de ensayo del sensor de óxido de nitrógeno del motor diesel Xtruck Y005

Escáner de diagnóstico CAN para camiones pesados

DescripciónLa primera es la siguiente:
El detector de sensor de NOx Xtruck Y005 está diseñado para ayudar a los ingenieros de mantenimiento de vehículos a determinar fácil y rápidamente el problema del bus o módulo CAN.
Con el detector de sensor de NOx Xtruck Y005, puede encontrar problemas de defecto del circuito CAN o si el módulo de NOx está dañado más rápidamente.

El principalFunción:

1.Detecta rápidamente si hay un problema con la línea o el módulo CANbus
2Detecta rápidamente si el módulo de óxido de nitrógeno está dañado.
3. Ayudar rápidamente al personal de mantenimiento a determinar el problema

Lista de modelos probados:

Actualización del software:Actualización en línea y gratis

Garantización:1 año de garantía, servicio posventa de por vida

¿Cómo usarlo?

1- ¿ Qué?el extremo de la línea de ensayo principal está conectado al dispositivo, y el otro extremo está conectado al sensor de nitrógeno y oxígeno.
2. Calentamiento de los sensores de nitrógeno y oxígeno
3. Conecte el sensor de nitrógeno y oxígeno, y haga clic en el sensor de NOx prueba, elija 24V o 12V sensor de NOx prueba
4. Seleccione el modelo correspondiente
5. Cuando la conexión esté completa, haga clic en el botón "Ir", y luego introduzca la prueba del sensor de nitrógeno y oxígeno.se mostrará la concentración de nitrógeno y oxígeno y la concentración de oxígenoSi el sensor de nitrógeno y oxígeno está dañado, la máquina informará el código de falla correspondiente.

Instrumento de funcionamientoEn el caso de:

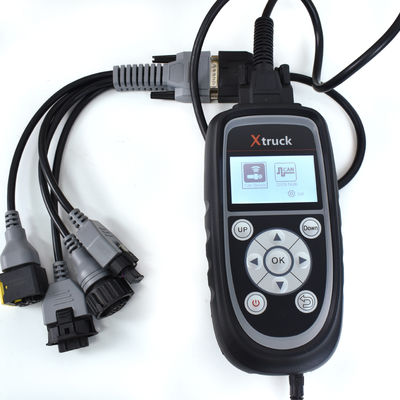

1"Método de conexión entre la línea de ensayo principal y el dispositivo como se muestra a la derecha

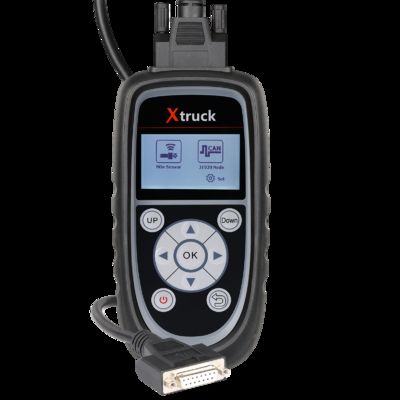

2Presione el encendido durante 3 segundos para entrar en el menú, como se muestra a la derecha

1)Búsqueda de nodos en el bus CAN
Esta función puede ayudar a encontrar el nodo perdido a través de la interfaz OBD que puede encontrar el dispositivoen el bus CAN.

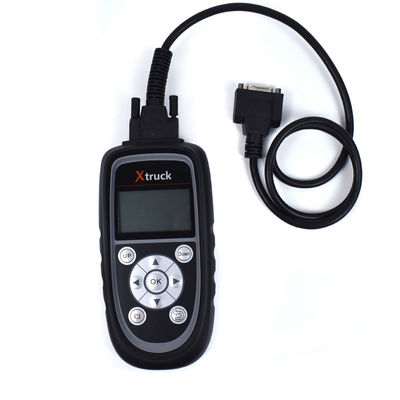

Primero paso:Un extremo de la línea de ensayo principal está conectado al dispositivo, y el otro extremo está conectado a lael puerto OBD de detección del vehículo.
Paso 2:Si el arnés de cableado está conectado correctamente, haga clic en el nodo del dispositivo CAN para buscar automáticamente
Espera unos segundos, y el dispositivo buscará automáticamente el módulo CAN sin fallas del vehículo

2) Probador de sensores de nitrógeno y oxígeno
Paso 1: se conecta un extremo de la línea de ensayo principal al dispositivo y el otro extremo al sensor de nitrógeno y oxígeno.
Paso 2:Calentamiento de sensores de nitrógeno y oxígeno
Nota: El sensor de nitrógeno y oxígeno debe calentarse para medir con precisión la concentración de nitrógeno y oxígeno y la concentración de oxígeno.o utilizar la energía de la batería de 24VSi no se siguen los pasos normalizados, puede ocasionar daños al dispositivo y a los vehículos, y la empresa no asume ninguna responsabilidad legal.
Paso 3:Conecte el sensor de nitrógeno y oxígeno y haga clic en el sensor de NOx, elija 24V o 12V sensor de NOx.
Nota:Por favor, confirme que la fuente de alimentación del sensor de nitrógeno y oxígeno es de 24V/12V, la selección incorrecta dañará el sensor de nitrógeno y oxígeno.
Paso 4: Seleccione el modelo correspondiente
Método 1: Seleccione “prueba de identificación automática”, la máquina identificará automáticamente el modelo según el sensor de nitrógeno y oxígeno.(Estos datos solo sirven de referencia para el personal de mantenimiento, no como único criterio para la manutención.)
Método 2: Seleccione “Prueba de identificación manual” y seleccione manualmente el programa de ensayo correspondiente de acuerdo con los diferentes tipos de sensores de nitrógeno y oxígeno.
Si la línea CAN no está correctamente conectada, o hay un problema con el sensor de nitrógeno y oxígeno, la señal CAN no se puede encontrar.
Paso 5:
Cuando la conexión esté completa, haga clic en el botón Go, y luego ingrese la prueba del sensor de nitrógeno y oxígeno.se mostrará la concentración de nitrógeno y oxígeno y la concentración de oxígenoSi el sensor de nitrógeno y oxígeno está dañado, la máquina informará el código de falla correspondiente.

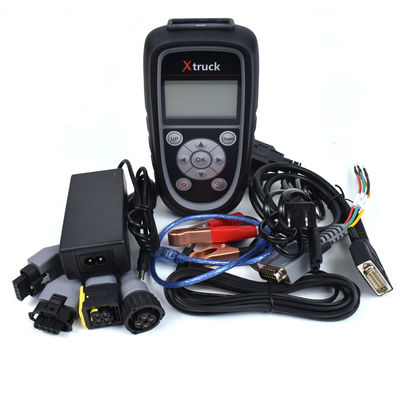

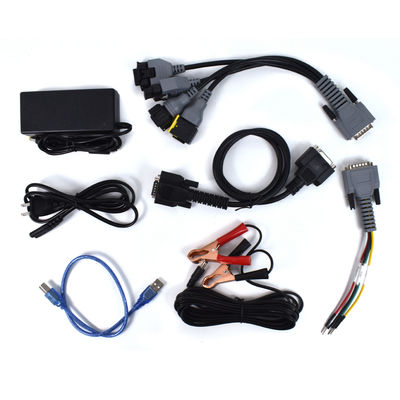

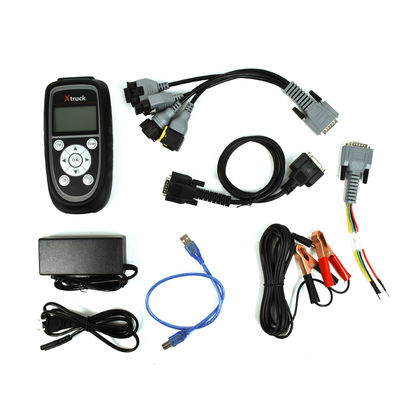

Incluye:

1pc x Xtruck Y005 Unidad principal
1pc x Adaptador de energía

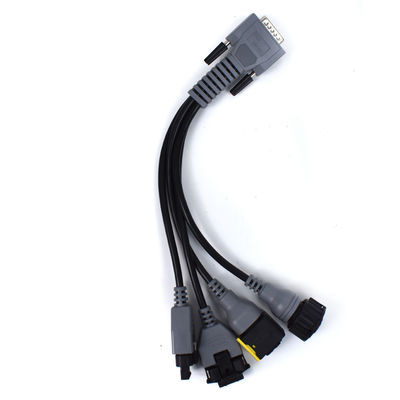

1pc x cuatro en una línea de prueba de nitrógeno y oxígeno

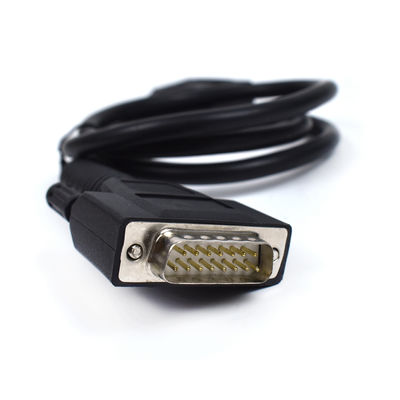

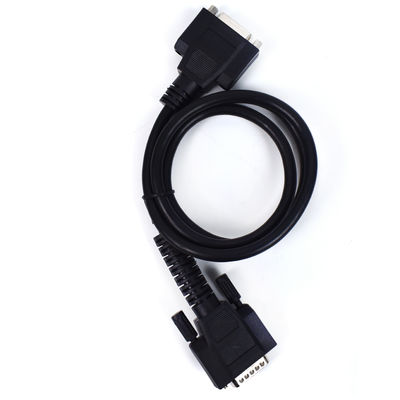

1pc x DB15 Línea de prueba principal
1pc x Línea de actualización del dispositivo
1pc x línea de encendedor de cigarrillos (hombre y mujer)
