Xtruck Y005 Herramienta de diagnóstico del sensor NOx, Diagnóstico de fallas del bus CAN para camiones HD 24V/12V

Descripción:Xtruck Y005 El detector de sensor NOx está diseñado para ayudar a los ingenieros de mantenimiento de vehículos a determinar fácil y rápidamente el problema del bus CAN o del módulo.
Con el detector de sensor Xtruck Y005 NOx, puede encontrar problemas de defectos en el circuito CAN o si el módulo NOx está dañado más rápidamente.
Función Principal:

1. Detectar rápidamente si hay un problema con la línea o el módulo CANbus2. Detectar rápidamente si el módulo de óxido de nitrógeno está dañado

3. Ayudar rápidamente al personal de mantenimiento a determinar el problema
Lista de modelos probados:
Actualización de software:

Actualización en línea y gratuita

Garantía:1 año de garantía, servicios posventa de por vida

¿Cómo usarlo?1. U

no de los extremos de la línea de prueba principal se conecta al dispositivo y el otro extremo se conecta al sensor de nitrógeno y oxígeno.

2. Calentamiento del sensor de nitrógeno y oxígeno3. Conecte el sensor de nitrógeno y oxígeno y haga clic en la prueba del sensor NOx, elija la prueba del sensor NOx de 24V o 12V
4. Seleccione el modelo correspondiente
5. Cuando la conexión esté completa, haga clic en el botón “Go” y luego ingrese a la prueba del sensor de nitrógeno y oxígeno. Después de 300 segundos, se mostrarán la concentración de nitrógeno y oxígeno y la concentración de oxígeno. Si el sensor de nitrógeno y oxígeno está dañado, la máquina informará el código de falla correspondiente.
Instrucción de funcionamiento:
1, Método de conexión entre la línea de prueba principal y el dispositivo como se muestra a la derecha

2, Presione el botón de encendido durante 3 segundos para ingresar al menú, como se muestra a la derecha1) Búsqueda de nodo CAN-bus
Esta función puede ayudar a encontrar el nodo perdido a través de la interfaz OBD que puede encontrar el dispositivo
en el bus CAN.

Paso 1:
Un extremo de la línea de prueba principal se conecta al dispositivo y el otro extremo se conecta ael puerto de detección del vehículo OBD.
Paso 2:Si el arnés de cableado está conectado correctamente, haga clic en el nodo CAN del dispositivo para buscar automáticamenteEspere unos segundos y el dispositivo buscará automáticamente el módulo CAN sin fallas del vehículo
Paso 3:Paso 1: Un extremo de la línea de prueba principal se conecta al dispositivo y el otro extremo se conecta al sensor de nitrógeno y oxígeno
Paso 2:

Calentamiento del sensor de nitrógeno y oxígeno
Nota: El sensor de nitrógeno y oxígeno en sí mismo necesita ser calentado para medir con precisión la concentración de nitrógeno y oxígeno y la concentración de oxígeno. Necesita una fuente de alimentación externa de 24V, o use la energía de la batería de 24V. Si no sigue los pasos estándar, puede causar daños al dispositivo y a los vehículos, y la empresa no asume ninguna responsabilidad legal.
Paso 3:Conecte el sensor de nitrógeno y oxígeno y haga clic en la prueba del sensor NOx, elija la prueba del sensor NOx de 24V o 12V.
Nota: Confirme que la fuente de alimentación del sensor de nitrógeno y oxígeno es de 24V/12V, la selección incorrecta dañará el sensor de nitrógeno y oxígeno.
Paso 4: Seleccione el modelo correspondienteMétodo 1: Seleccione “prueba de identificación automática”, la máquina identificará automáticamente el modelo de acuerdo con el sensor de nitrógeno y oxígeno. (Estos datos solo proporcionan referencia para el personal de mantenimiento, no como el único criterio para el mantenimiento).
Método 2: Seleccione “prueba de identificación manual” y seleccione manualmente el programa de prueba correspondiente de acuerdo con los diferentes tipos de sensores de nitrógeno y oxígeno
Si la línea CAN no está conectada correctamente, o hay un problema con el sensor de nitrógeno y oxígeno, no se puede encontrar la señal CAN.
Paso 5:
Cuando la conexión esté completa, haga clic en el botón Go y luego ingrese a la prueba del sensor de nitrógeno y oxígeno. Después de 300 segundos, se mostrarán la concentración de nitrógeno y oxígeno y la concentración de oxígeno. Si el sensor de nitrógeno y oxígeno está dañado, la máquina informará el código de falla correspondiente.

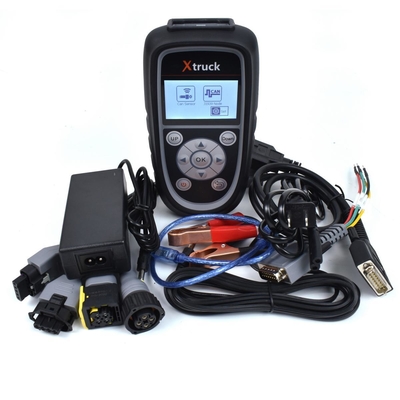

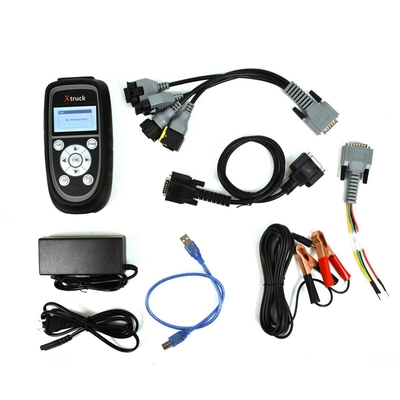

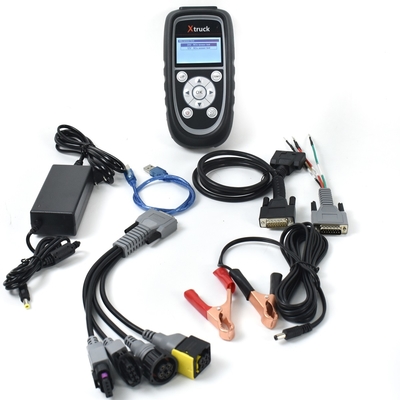

El paquete incluye:

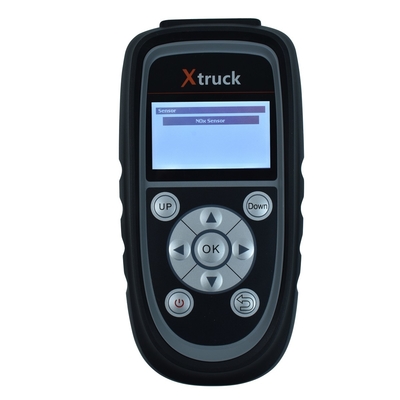

1pc x Unidad principal Xtruck Y005
1pc x Adaptador de corriente

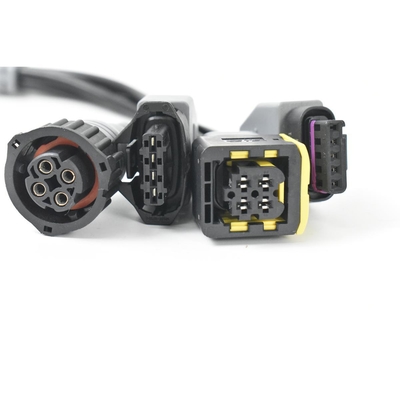

1pc x Línea de prueba de nitrógeno y oxígeno cuatro en uno

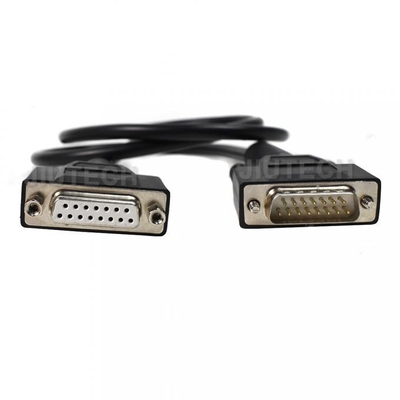

1pc x Línea de prueba principal DB15
1pc x Línea de actualización del dispositivo
1pc x Línea de encendedor de cigarrillos (macho y hembra)
