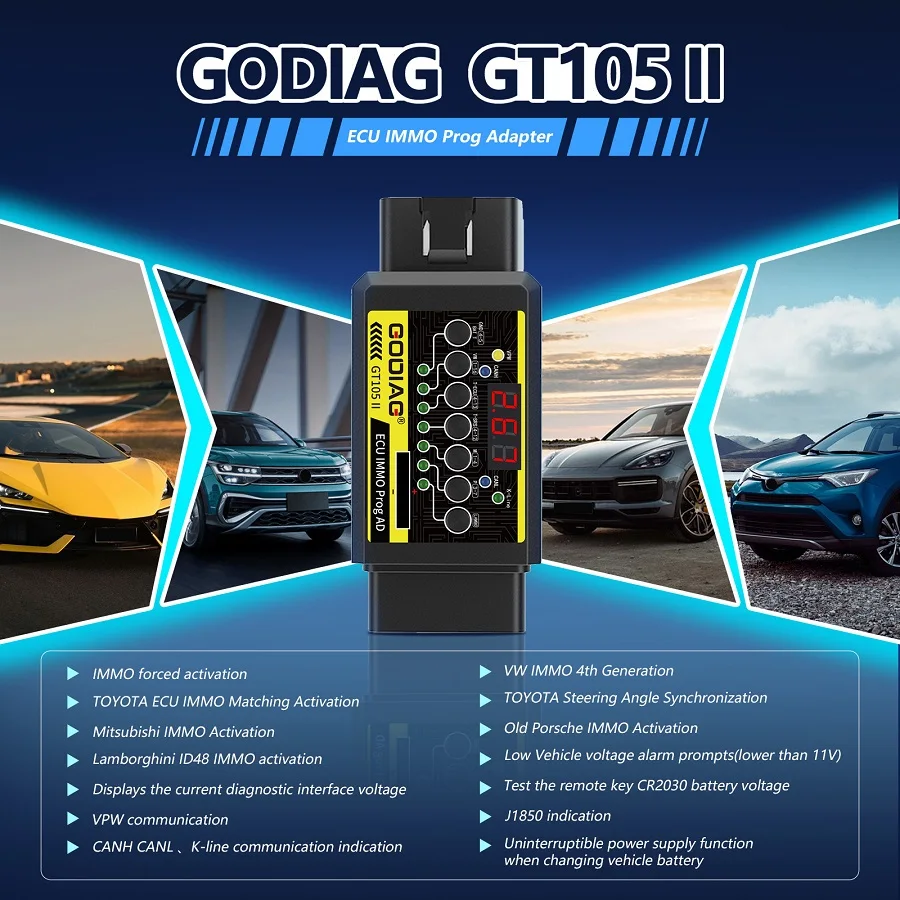

El GODIAG GT105 II es la versión mejorada del GODIAG GT105.
Recientemente se han añadido 5 nuevas funciones: visualización de voltaje del vehículo, prueba de batería de la batería del control remoto del coche CR2032, alarma de voltaje de la batería del coche (menos de 11V), para TOYOTA correlación del ángulo de dirección,para la activación auxiliar IMMO de la llave ID48 de Lamborghini.
El ECU GODIAG IMMO Prog AD GT105 II se utiliza para cortocircuitar el sistema OBD2 del vehículo para el ajuste de la activación IMMO, el diagnóstico y la conexión de programación del ECU,con una capacidad de carga de más de 300 kVA,En comparación con el GT105, se ha añadido 5 nuevas funciones: visualización de voltaje del vehículo, prueba de batería de la batería del control remoto del coche CR2032, alarma de voltaje de la batería del coche (menos de 11V),para el ajuste del ángulo de dirección de TOYOTA, para Lamborghini ID48 clave de activación auxiliar IMMO.

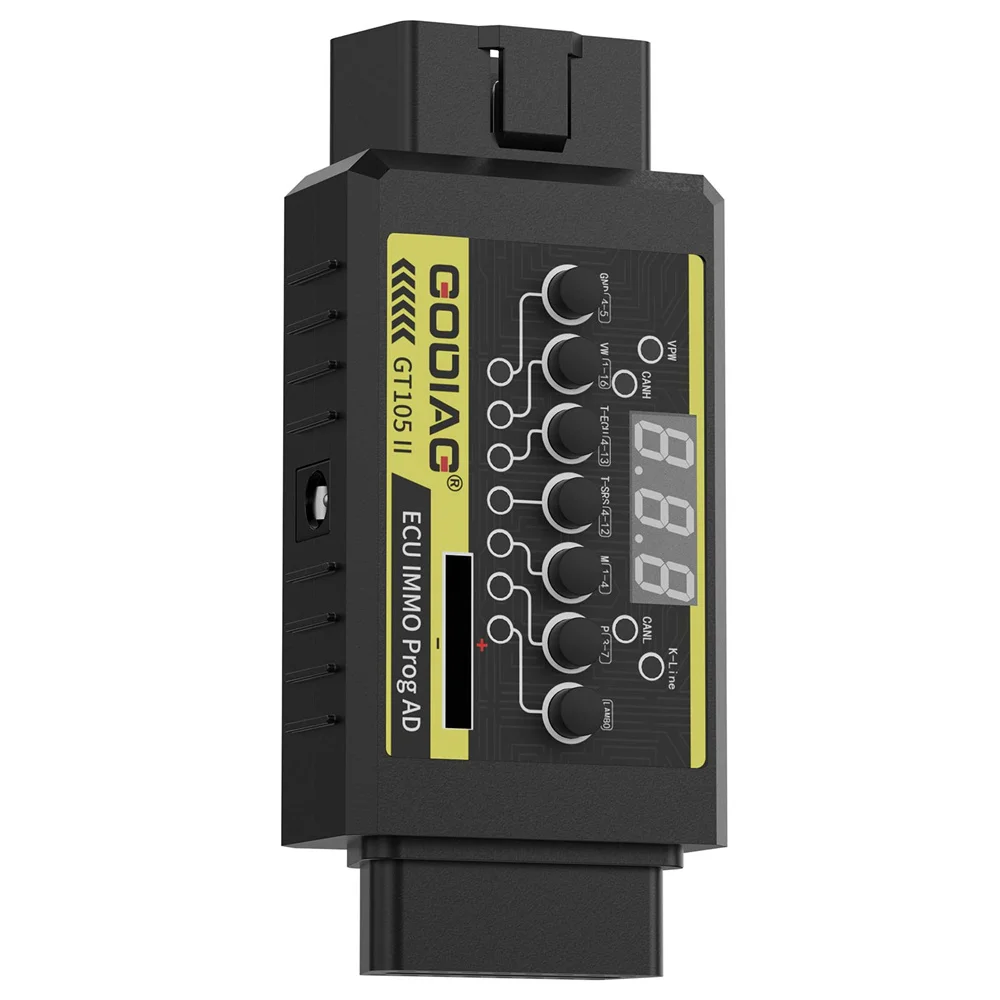

El producto está equipado con indicadores de comunicación de señales PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7).Por lo tanto, el estado de la comunicación se puede juzgar y también se puede determinar si el dispositivo de programación de diagnóstico es capaz de comunicarse.
El producto es adecuado para el trabajo al aire libre, tomando energía de la batería del automóvil y convirtiéndola en una fuente de alimentación DC12V para carga de 12V, potencia de programación,o fuente de alimentación independiente para equipos de diagnóstico.
El dispositivo proporciona OBD2 independiente PIN4 cuerpo GND, PIN5 señal GND, que es conveniente para algunos módulos que se utilizan para la programación especial.con el cable de programación de la ECU de protocolo completo OBD2El dispositivo tiene indicadores de comunicación de señales PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7).Cuando hay comunicación de datosLos usuarios pueden juzgar el estado de la comunicación, y también pueden juzgar si el dispositivo de programación de diagnóstico puede comunicarse.
Lo más destacado del producto:
Línea de conexión de ECU de protocolo completo para el ajuste de potencia de programación de ECU
OBD2 independiente PIN 4 cuerpo GND, PIN5 señal GND para la programación especial de algunos módulos.
PIN4 y PIN5 se pueden cambiar entre cortocircuito y no cortocircuito.
El código de identificación estándar de OBD2 es el PIN4, el PIN5 independiente.
El asiento femenino de cobre puro soporta la inserción y extracción repetidas y tiene una larga vida útil.
El clip de la batería tratado con sal en aerosol respetuoso con el medio ambiente, con un grosor de 0,5 mm.
El cable de batería de automóvil de CC adopta un cable revestido de 2 núcleos de 0,75 mm2, que admite la interfaz DC5.5 * 2.5/ DC5.5 * 2.1.
El conector de CC tiene un fusible 7A reiniciable.

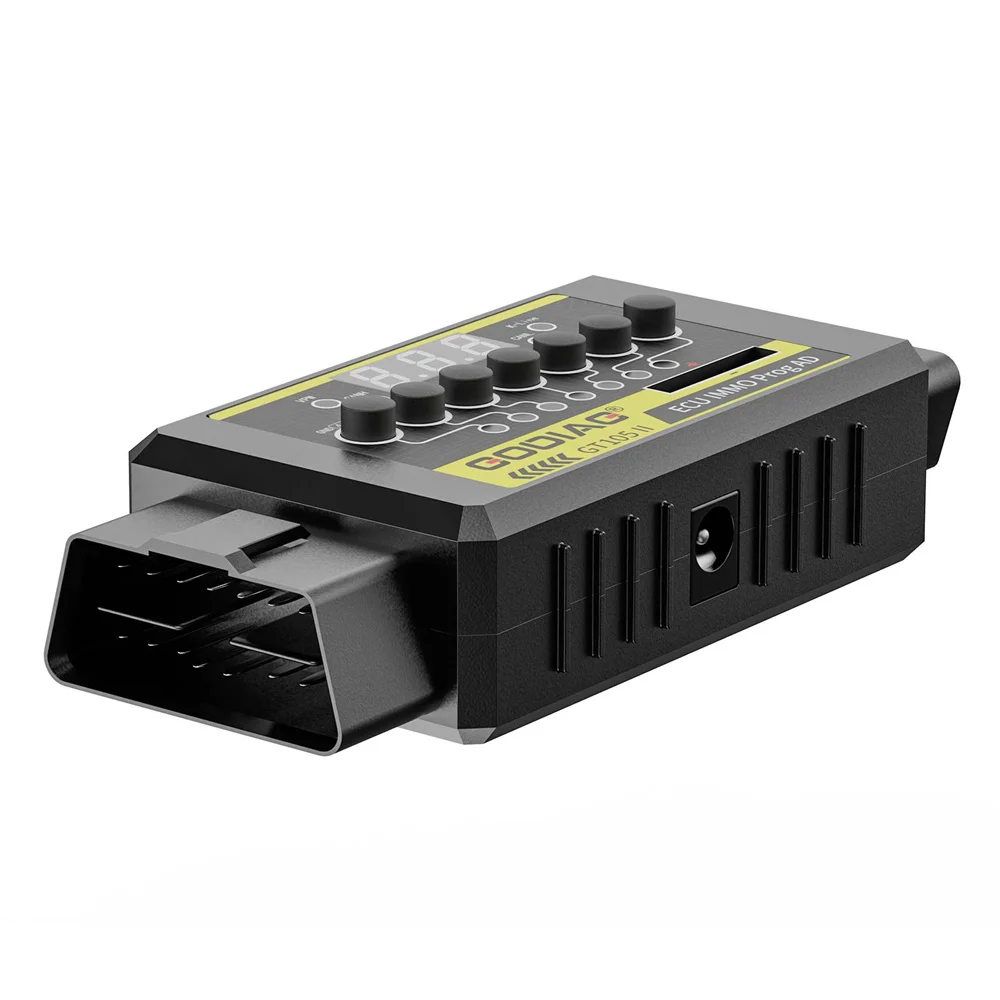

Interfaz de alimentación de CC, conector de alimentación de laboratorio dedicado.
Funciones del producto:
Indicador de tensión del vehículo
Prueba de la batería CR2032 de la batería del coche
Petición de alarma de voltaje de la batería del automóvil (menos de 11 V)
Para el ajuste del ángulo de dirección de TOYOTA
Lamborghini ID48 clave de activación auxiliar IMMO
Función de adaptador de alimentación IMMO AD. Después de 2016, para Ford todas las llaves inteligentes perdidas, GT105 II coopera con equipos VVDI (OBDSTAR, AUTEL,) y otros equipos de correspondencia anti robo para programar las llaves.
Todas las llaves del coche perdieron la coincidencia-- despertar el medidor o despertar la ECU antirrobo (apoyo VAG 4ta y 5ta generación antirrobo, para la sincronización Toyota ECU,auxiliar Mitsubishi todas las llaves perdidas coincidencia o todas las llaves de control remoto perdido configuración, viejo coche Porsche Cayenne para el aprendizaje de claves IMMO.)
Las luces indicadoras VPW, CANH, CANL, K-Line pueden juzgar el estado de comunicación entre el vehículo y el dispositivo de programación de diagnóstico.el usuario puede simplemente juzgar si la programación de diagnóstico es normal o no según si el dispositivo puede enviar comunicación¿ Por qué?
Mantenimiento in situ
El cable del adaptador de alimentación GT105 II obtiene energía de 12 V de la batería del automóvil. (Para equipos de programación como Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608, etc.,Proporciona una fuente de alimentación de 12V cuando necesitan energía al aire libreEn el caso de los vehículos con defecto en el exterior, el mantenimiento en el lugar de trabajo se realiza mediante la lectura de los datos del ECU IMMO de BMW BENZ o de otros ECU de automóviles.
Se suministrará una fuente de alimentación de 12 V para el cortador de llaves (12 V).
(Con MPPS, FGTech, Kess v2, etc., para la lectura y escritura de datos en el ECU, clonación del ECU, afinación del ECU, etc.) (Nota:Se adquiere por separado la línea de programación de la ECU de protocolo completo OBD2.
Herramienta de sustitución de la batería OBD
Realice la fuente de alimentación ininterrumpida durante el reemplazo de la batería, para que pueda evitar la pérdida de datos, el fallo de la llave o el reajuste causado por la interrupción de la energía durante el reemplazo de la batería.
Con el GT105 II, puede disfrutar de las funciones que se enumeran a continuación durante el reemplazo de la batería:
1- El reloj no cambia. - El altavoz no está bloqueado.
4.La puerta de cristal no está puesta. 5.El acelerador no está puesto. 6.La luz de advertencia está apagada. 7.No hay código de falla.
Comparación de productos entre GT105 y GT105 II
| Modelo |
El motor de la serie GT105 II |
No se puede utilizar. |
| Indicador de tensión del vehículo |
√ |
X. |
| Prueba de la batería CR2032 de la batería del coche |
√ |
X. |
| Petición de alarma de voltaje de la batería del automóvil (menos de 11 V) |
√ |
X. |
| para el ajuste del ángulo de dirección de TOYOTA |
√ |
X. |
| para la activación auxiliar IMMO de la llave ID48 de Lamborghini |
√ |
X. |
| Protección de la conexión inversa de CC, protección interna de auto-recuperación del cortocircuito |
√ |
√ |
| Interfaz OBD2 Función de cortocircuito 4PIN y 5PIN |
√ |
√ |
| para la activación forzada de VW/AUDI VAG immo4 |
√ |
√ |
| para el emparejamiento de activación auxiliar de TOYOTA ECU IMMO |
√ |
√ |
| para el ajuste de activación auxiliar de Mitsubishi IMMO |
√ |
√ |
| para el ajuste de activación auxiliar Porsche IMMO |
√ |
√ |
| Indicación del protocolo de comunicación VPW |
√ |
√ |
| Indicación del protocolo de comunicación CANH |
√ |
√ |
| Indicación del protocolo de comunicación CANL |
√ |
√ |
| Indicación del protocolo de comunicación de línea K |
√ |
√ |
| Fuente de alimentación por batería, fuente de alimentación ininterrumpida |
Accesorio de cable de clip de bricolaje |
EspeciesCable de clips de 2,5 m para obtuspotencia de unidad |
Significado de la luz indicadora:
1. Fabricación a medida
2. alambre SJE1850
3. Fabricación a medida
4- La energía de la tierra.
5La señal de tierra.
6. SAEJ2284muy alto
7. ISO9141-2 y ISO, DIS4230-4K alambre
8. Fabricación a medida |
9. Fabricación a medida
10. SJE1850 cable (bus)
11. Fabricación a medida
12. Fabricación a medida
13. Fabricación a medida
14. SAEJ2284bajo
15. alambre ISO9141-2 y ISO/DIS 4230-4L
16La batería del coche es positiva. |

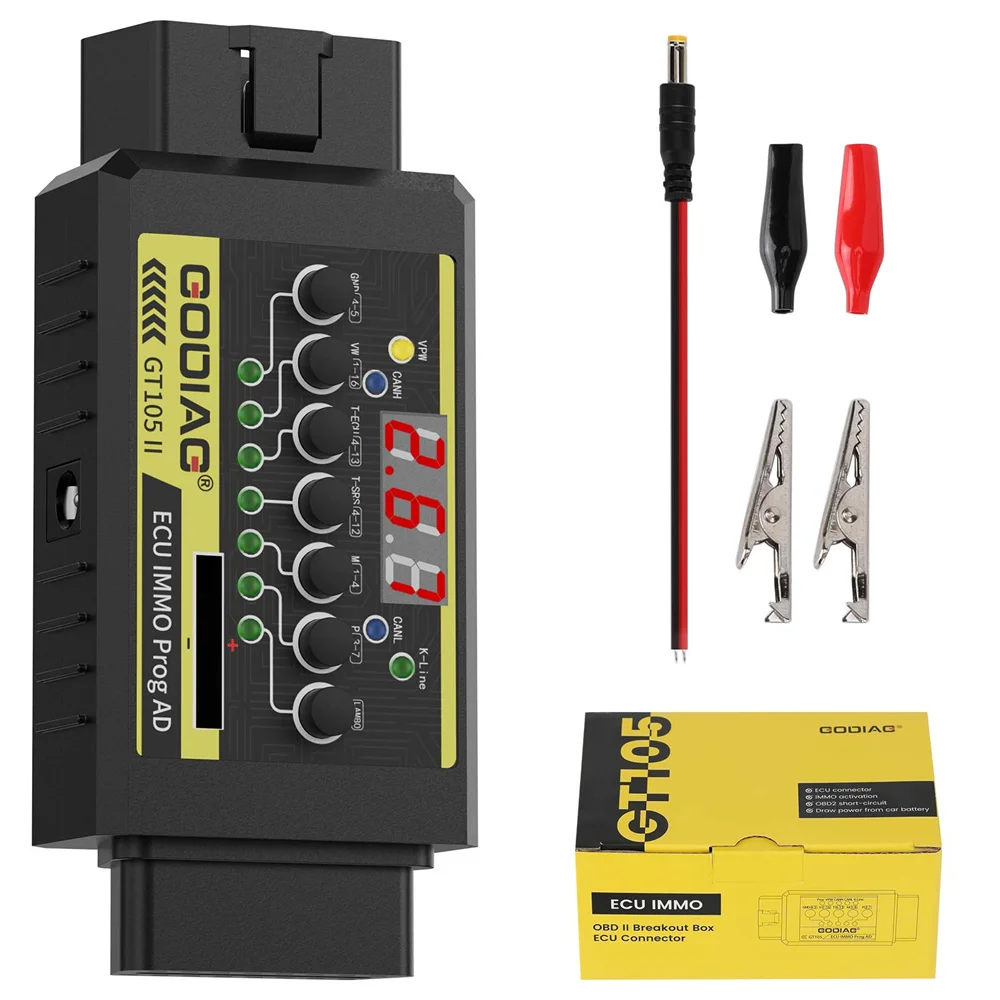

El paquete incluye:
1pc x GT105 II en el hospedador
1pc x cable de alimentación con clip de la batería
3pcs x Resistencia eléctrica
