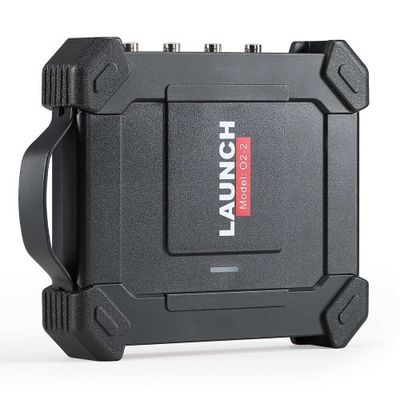

LAUNCH X431 O2-2 Caja de Osciloscopio con 4 Canales de 100MHz USB DC Osciloscopios Automotrices Funciona con PRO3S+ V5.0/PAD V/ PAD VII

  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
  • LAUNCH X431 O2-2 Scope Box Oscilloscope 4 Channels 100MHz USB DC Automotive Oscilloscopes Work with PRO3S+ V5.0/PAD V/ PAD VII
Lugar de origen China
Nombre de la marca LAUNCH X431 O2-2 Scope Box
Número de modelo Caja de alcance X431 O2-2
Cantidad de orden mínima 1
Precio $550
Detalles de empaquetado 44*38*14cm /4.9KG
Tiempo de entrega 1 día de trabajo
Condiciones de pago Términos de pago
Capacidad de la fuente 1000

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Nombre del modelo Caja de alcance X431 O2-2 Origen China continental
Calidad Superior Ancho de banda 100 MHz
Tiempo de subida ≤3.5ns (típico) Tasa máxima de muestreo 1 Gbps (para cuatro canales)
Resistencia entrada 1MΩ ± 1,5%
Resaltar

Osciloscopios Automotrices

,

Osciloscopio de 4 Canales y 100MHz

,

Osciloscopio Launch X431 de 100MHz
Deja un mensaje
Descripción de producto

Descripción del producto

Launch O2-2 Scope Box permite al usuario capturar una forma de onda particular, lo que hace que el proceso sea un 70% más eficiente en comparación con otros osciloscopios. Cuenta con la capacidad de grabar y reproducir datos de forma de onda de alta resolución para análisis futuros. Su capacidad para ingresar nombres y caracteres directamente haciendo clic en el teclado virtual agiliza el proceso y contribuye a una mejora del 90% en la eficiencia.
LAUNCH O2-2 Scope Box para la solución de fallas eléctricas complejas

Con un nuevo diseño y hardware mejorado, el LAUNCH O2-2 Scopebox es un módulo complementario versátil y fácil de usar que puede detectar fallas de alto nivel en varios componentes eléctricos, como sensores, actuadores y circuitos. Al integrarse con las herramientas de escaneo de la serie X-431 a través de la aplicación O2-2, ofrece fallas de diagnóstico precisas y concluyentes que permiten al taller y al técnico ampliar la funcionalidad de su herramienta de escaneo.

Se integra con las herramientas de escaneo de la serie X-431 (como X431 PRO ELITE, X431 Throttle, X431 Pad II AE, X431 Torque, X431 Turbo, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) a través de la aplicación O2-2 para obtener resultados de diagnóstico concluyentes.

Aspectos destacados:

4 canales
Ancho de banda 100MHz
Configuración automática
Guardar formas de onda con un clic
Medición del cursor
Configuración de parámetros de forma de onda preestablecidos con un clic
Modo de demostración
Ayuda en línea
Operaciones matemáticas de forma de onda
23 mediciones automáticas

Características:

1. Solución de problemas y diagnóstico de la ECU
2. Cuenta con la capacidad de grabar y reproducir datos de forma de onda de alta resolución para análisis futuros. Una función clave habilitada permite a los usuarios capturar
3. Una forma de onda particular que hace que el proceso sea un 70% más eficiente en comparación con otros osciloscopios
4. Acceso a 23 variantes de mediciones automáticas que se muestran en una pantalla para un cambio fácil
5. Capacidad para ingresar nombres y caracteres directamente haciendo clic en el teclado virtual, esta operación agiliza el proceso y contribuye a un 90% de eficiencia
6. Memoria de búfer de hasta 50M
7. Utilice la función de zoom para revisar detalles precisos
8. Configuración personalizable del sistema personal que se puede guardar como archivos de configuración para su visualización
9. La función de autocalibración permite la optimización de la ruta de la señal del osciloscopio para una máxima precisión de medición
10. Amplía las operaciones matemáticas de forma de onda, como suma, resta, multiplicación y función FFT para análisis de forma de onda de alto nivel
11. Múltiples pruebas automotrices que incluyen circuitos, sensores, actuadores, pruebas de encendido y más
Interfaz de usuario multilingüe
12. Transferencia de datos USB Sinc a dispositivos externos como laptop, tableta, etc.

Funciones:

Admite múltiples pruebas de proyectos preestablecidos para vehículos
Admite una variedad de pruebas de proyectos preestablecidos para automóviles, como circuitos, sensores, actuadores, pruebas de encendido, pruebas de comunicación y pruebas combinadas, y preestablece varios parámetros y métodos de conexión específicos para cada prueba.

23 configuraciones de medición automática
23 configuraciones de medición automática se muestran en una pantalla, lo cual es claro de un vistazo y se puede hacer clic con un ligero toque. Admite la limpieza con un solo clic, eliminando la tediosidad de pasar páginas y buscar varias veces, lo que hace que la medición automática sea fácil de usar y conveniente.

Conmutación rápida de la fuente de disparo
Admite borde, pulso y otros disparadores. La configuración de disparo simple e intuitiva y los métodos de conmutación rápida de la fuente de disparo hacen que la parte más difícil de la aplicación del osciloscopio sea extremadamente fácil.

Cree rápidamente parámetros preestablecidos de forma de onda con un clic
Al probar formas de onda, puede guardar la configuración existente en la interfaz actual como parámetros preestablecidos de forma de onda con un clic. Al probar formas de onda similares más adelante, puede cargar directamente los parámetros preestablecidos sin configuraciones repetidas.

Guarde rápidamente las formas de onda con un clic
Guarde rápidamente la forma de onda que se muestra actualmente en la pantalla con un clic y guárdela automáticamente en el formato especificado. Se puede utilizar directamente como una forma de onda de canal de referencia para su visualización posterior.

Operación conveniente del cursor
Active los cursores horizontal y vertical con un clic respectivamente. Cada cursor se puede arrastrar de forma independiente, y el seguimiento del cursor también se implementa directamente a través de toques de resaltado simples, lo que mejora la eficiencia general en más del 80%.

Admite cambios de regla de cursor/fase en consecuencia
Cuando la forma de onda se amplía/reduce, el cursor y la escala de fase pueden cambiar en consecuencia, manteniendo sin cambios el rango de medición.

Admite toque de 2 puntos, la forma de onda se puede ampliar o reducir vertical u horizontalmente
Arrastre horizontal o verticalmente con 2 puntos para ampliar o reducir la forma de onda horizontal o verticalmente.

Admite la función de demostración
Formas de onda sinusoidales preestablecidas para demostrar funciones comunes sin conectar un osciloscopio.

Admite operaciones matemáticas de forma de onda
Admite cálculos de suma, resta, multiplicación y división de formas de onda de dos canales, además de la transformada rápida de Fourier.

Comparación detallada entre Launch O2-2 Scope Box y Launch O2-1 Scope Box
Modelo O2-1 O2-2
Canal 4 4
Ancho de banda 100MHz 100MHz
Tiempo de subida ≤3.5ns (típico) ≤3.5ns
Velocidad de muestreo máxima 1Gbps (para cuatro canales) 1Gbps
Resistencia de entrada 1MΩ±1.5% 1MΩ±1.5%
Profundidad de almacenamiento 50M 10M
Número de bits de muestreo 8 bits 8 bits
Precisión vertical 3% 3%
Engranaje vertical 5mV~10V 5mV~10V
Inversión Soporte Soporte
Canal acoplado CC, CA CC, CA
Engranaje de base de tiempo 5ns~1ks 1ns-1ks
Precisión de la base de tiempo 20ppm 20ppm
Modo de muestreo Normal Normal
Decodificación CANBus CAN, LIN CAN, LIN
Tipo de disparo Borde, Ancho de pulso Borde, Ancho de pulso
Modo de disparo Normal, Automático y Único SEQ Normal, Automático y Único SEQ
Acoplamiento de disparo CC, Rechazo de ruido CC, Rechazo de ruido
Matemáticas Doble onda FFT Doble onda FFT
Pantalla YT, Zoom, Desplazamiento YT, Zoom, Desplazamiento
Modo de desplazamiento 200ms/div~1000s/div 200ms/div~1000s/div
Configuración automática Soporte Soporte
Medición automática 23 23
Cursor Cursor horizontal, Cursor vertical Cursor horizontal, Cursor vertical
Alimentado por Puerto USB, puerto CC IN Puerto USB, puerto CC IN
Método de transmisión de datos USB USB
Opciones de configuración del vehículo Circuitos, sensores, actuadores, encendido Circuitos, sensores, actuadores, encendido
Temperatura de funcionamiento 0℃~50℃ 0℃~50℃
Rango de suministro de energía USB:5V/1A
CC:12V/24V		 USB:5V/1A
CC:12V/24V
Compatibilidad Diferentes resoluciones de tableta requieren diferentes APPs Una APP puede ser compatible con múltiples resoluciones de tableta
Gestos multitáctiles No Admite toque de 2 puntos, la forma de onda se puede ampliar o reducir vertical u horizontalmente
Configuración del vehículo No Cada proyecto de prueba puede admitir documentación de ayuda en línea (la documentación de ayuda se compilará según las necesidades más adelante)
Actualización de firmware Actualización manual Admite la actualización en línea
Disparador La observación de la forma de onda no se puede expandir durante la espera normal del disparador. Se puede utilizar normalmente durante la espera normal del disparador.
Función de demostración No Sí
Pantalla dividida No Sí
Frecuencia de muestreo Un solo canal 1G/s, más de 2 canales solo 250M/s Un solo canal 1G/s, 2 canales 500M/s, múltiples canales 250M/s
Tiempo de inicio 2-3S unos 16 segundos
Consumo de energía unos 6W unos 7,5W

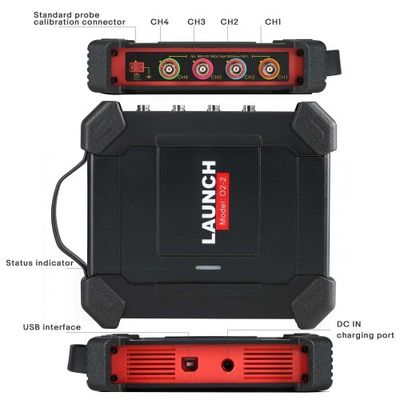

¿Cómo conectar los cables?

Diferentes escenarios de aplicación requieren diferentes métodos de conexión (independientemente del escenario de aplicación, se requieren las siguientes conexiones):

Primero, encienda la caja del osciloscopio a través del cable de alimentación de doble clip: conecte un extremo del cable de alimentación de doble clip a la interfaz de alimentación de la caja del osciloscopio y el otro extremo a la batería del vehículo para obtener energía (el rojo está conectado al polo positivo, el negro está conectado al polo negativo).

Nota: * Las tabletas de la serie PADVII admiten la fuente de alimentación USB.

2. Conecte el terminal Tipo B del cable USB a la interfaz Tipo B del osciloscopio y conecte el otro extremo a la interfaz USB del dispositivo de diagnóstico.

Especificación:
Canales 4
Ancho de banda 100MHz
Tiempo de subida 3.5ns (típico)
Precisión ±3%
Impedancia de entrada 1M ±1.5%
Tipo de entrada Un solo extremo, conector BNC
Acoplamiento de entrada CC, CA
Protección contra sobrecarga ±200V en una sola entrada
Rangos de base de tiempo 1ns~1ks (1 canal)
  1ns~1ks (2 canales)
  1ns~1ks (4 canales)
Resolución vertical 8 bits
Memoria de búfer 10M (para 4 canales)
Interfaz de alimentación Puerto USB, puerto CC IN
Intercambio de datos a través de USB
Modo de disparo Normal, Automático y Único SEQ
Disparadores avanzados Borde, Ancho de pulso

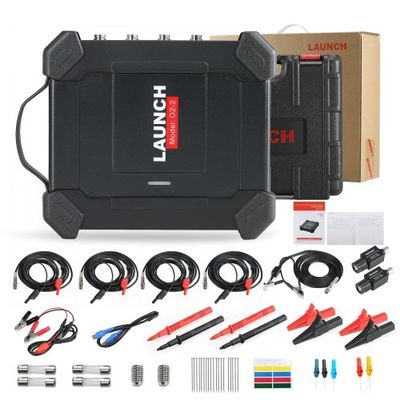

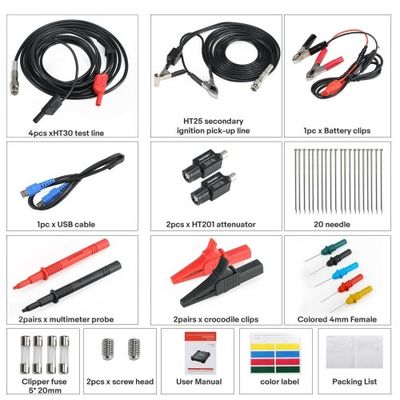

Lista de paquetes:

1 unidad principal x Launch O2-2
1 cable de prueba de interfaz BNC a 4 mm
1 cable de captación de encendido secundario
1 cable USB
1 atenuador x 20:1
1 sonda de multímetro
1 pinzas de batería
1 juego de sondas perforadoras
2 pinzas de cocodrilo
1 cable de extensión de encendido independiente
1 sonda de encendido independiente COP
