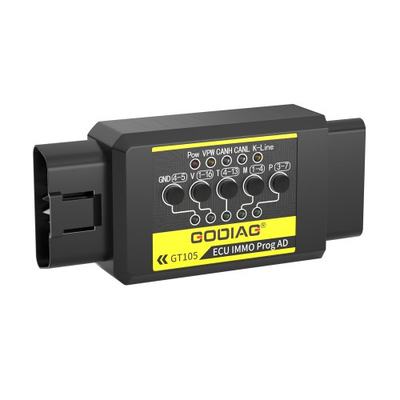

GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2

  • GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Full Protocol OBD2 Universal Jumper for ECU programming via OBD2
  • GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Full Protocol OBD2 Universal Jumper for ECU programming via OBD2
  • GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Full Protocol OBD2 Universal Jumper for ECU programming via OBD2
  • GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Full Protocol OBD2 Universal Jumper for ECU programming via OBD2
Lugar de origen China.
Número de modelo La caja de salida del sistema OBD II GODIAG GT105
Cantidad de orden mínima 1
Precio $49.95
Detalles de empaquetado Pulgadas: 5,12*4,33*2,36/0,5kg
Tiempo de entrega un día de trabajo
Condiciones de pago Los datos de las operaciones de transferencia de dinero a través de los servicios de transferencia d
Capacidad de la fuente 100

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Característica 1 Línea de conexión ECU de protocolo completo para el ajuste de potencia de programación ECU Característica 2 Ayudar a detectar la comunicación
Característica 3 Interfaz de alimentación de CC, conector de alimentación de laboratorio dedicado. Característica 4 GND de la carrocería independiente de OBD2 con PIN 4
Resaltar

Asistente de OBD más caja de salida

,

GT105 Caja de escape

,

Cuadro de salida del sistema OBD II
Deja un mensaje
Descripción de producto



  1. GODIAG GT105 es adecuado para trabajos en exteriores, tomando energía de la batería del automóvil y convirtiéndola en una fuente de alimentación de CC de 12 V para carga de 12 V, alimentación de programación o fuente de alimentación independiente para equipos de diagnóstico.
  2. El puente universal OBD2 de protocolo completo se utiliza para conectar la ECU para la programación de la ECU a través de OBD2, como MMPS, FGTECH, KESSV2, BYSHUT, DISPROG, etc.
GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Puente universal OBD2 de protocolo completo para la programación de la ECU a través de OBD2

Aspectos destacados:

1. Seguro y fácil de operar para IMMO: para evitar desmontar la ECU de FORD, Mitsubishi, Volkswagen por cortocircuito.

2. Ayuda en la detección de la comunicación: Cuando utiliza un dispositivo para probar en el automóvil e indica que no hay comunicación, entonces puede usar el asistente OBD GT105 para conectarlo al automóvil, detectar si hay comunicación entre el automóvil y el asistente OBD GT105. Si no hay ningún problema con la comunicación entre el automóvil y GT105, tal vez su dispositivo esté defectuoso o no sea compatible.

3. El puente universal OBD2 de protocolo completo se utiliza para conectar la ECU para la programación de la ECU a través de OBD2, como MMPS, FGTECH, KESSV2, BYSHUT, DISPROG, etc.

4. Reemplaza perfectamente el cable XHORSE All Keys Lost para Ford 2016- Smart Key AKL con alarma activa

Descripción:

GODIAG ECU IMMO Prog AD GT105 es un adaptador de conexión especial desarrollado para técnicos de mantenimiento de automóviles, técnicos de coincidencia IMMO, ingenieros de programación de ECU, etc. Se utiliza para cortocircuitar OBD2 en el automóvil para la coincidencia de activación IMMO, la conexión de diagnóstico y programación de la ECU, y para extraer energía de la batería del vehículo para el mantenimiento del vehículo en el sitio al aire libre. GT105 está equipado con indicadores de comunicación de señal PWM+(PIN2), CANH(PIN6), CANL(PIN14), K-line(PIN7). Cuando hay comunicación de datos, el indicador de protocolo correspondiente parpadeará, por lo tanto, se puede juzgar el estado de la comunicación y también puede determinar si el dispositivo de programación de diagnóstico puede comunicarse. GT105 es adecuado para trabajos en exteriores, tomando energía de la batería del automóvil y convirtiéndola en una fuente de alimentación de CC de 12 V para carga de 12 V, alimentación de programación o fuente de alimentación independiente para equipos de diagnóstico.
Características:

-Una línea de conexión de ECU de protocolo completo para el ajuste de la potencia de programación de la ECU
-OBD2 PIN 4 independiente GND, PIN5 señal GND para la programación especial de algunos módulos.
-PIN4 y PIN5 se pueden cambiar entre cortocircuito y no cortocircuito.
-OBD2 independiente estándar PIN4, PIN5.
-El asiento hembra de cobre puro admite la inserción y extracción repetidas y tiene una larga vida útil.
-Pinza de batería tratada con pulverización de sal respetuosa con el medio ambiente, con un grosor de 0,5 mm.
-El cable de la batería del automóvil de CC adopta un cable blindado de 2 núcleos de 0,75 mm², que admite la interfaz DC5.5*2.5/ DC5.5*2.1.
-El conector de CC tiene un fusible reajustable de 7A.
-Interfaz de alimentación de CC, conector de alimentación de laboratorio dedicado.
-Puente universal OBD2 de buena calidad.
Funciones del producto:

1. El puente universal OBD2 está conectado a la ECU y el módulo de la ECU es diagnosticado por el equipo de diagnóstico de programación. (Con MPPS, FGTech, Kess V2, etc., para la lectura y escritura de datos de la ECU, la clonación de la ECU, la sintonización de la ECU)

2. GT105 proporciona una fuente de alimentación ininterrumpida durante el proceso de reemplazo de la batería del automóvil para proteger los datos de la ECU del automóvil de que se pierdan debido a la falla de energía. El sistema de audio no está bloqueado, los datos IMMO no se pierden, el control remoto no necesita ser reiniciado, el regulador de la ventana no necesita ser reiniciado y la válvula de mariposa no necesita ser reajustada. La luz de falla no se iluminará. No aparecerán códigos de falla. GT105 proporciona un seguro interno para los usuarios.

3. GT105 puede obtener 12 V de potencia de la batería del automóvil. (Para equipos de programación como Xhorse Key Tool Plus Pad, VVDI Prog, CGDI Prog, IM608, leer BMW, BENZ, IMMO ECU al aire libre, o proporcionar una fuente de alimentación de 12 V para leer los datos de la ECU de otros automóviles. Proporcionar energía para las máquinas cortadoras de llaves alimentadas por 12 V para realizar la reparación in situ de vehículos defectuosos al aire libre. )

4. Después de 2016, se pierden todas las llaves inteligentes Ford, GT105 coopera con el equipo VVDI (OBDSTAR AUTEL) y otros equipos de coincidencia IMMO para programar las llaves.

5. GT105-Coincidencia de todas las llaves del automóvil perdidas---despertar el medidor o despertar la ECU IMMO. (Soporte IMMO de 4ª y 5ª generación VAG, sincronización de ECU Toyota, coincidencia auxiliar de todas las llaves perdidas de Mitsubishi o configuración de llaves de control remoto de todas las llaves perdidas, automóvil Porsche Cayenne antiguo para el aprendizaje de llaves IMMO.)

6. La luz indicadora VPW CANH CANL K-Line puede juzgar el estado de la comunicación entre el vehículo y el dispositivo de programación de diagnóstico. (Si el dispositivo conectado puede determinar si el dispositivo puede enviar comunicación, simplemente determine si la programación de diagnóstico es normal.)

7. Puente universal: soporte de CC y puerto de conexión dedicado de fuente de alimentación de programación súper de cabeza de plátano de protección de seguridad.

8. Puente universal: GND4 y GND5 independientes satisfacen las necesidades de la programación especial de la ECU. (Nota: El interruptor de GND4-5 normalmente se presiona para que se encienda. Cuando algunas ECU necesitan conectarse de forma independiente a GND4 y GND5, suelte el interruptor.)

9. Puente universal: con interruptor analógico de encendido, equipado con 1 cable de conexión dedicado de encendido grande y 2 pequeños. (Después de presionar el interruptor de encendido ING, la línea “ING12V” tendrá 12v. Este es el interruptor de encendido analógico. Debido a que cuando algunos dispositivos leen algunas ECU, el dispositivo indicará que encienda o apague el interruptor de encendido.)

10. Con clip de arranque GND 4#. Cooperar con MPPS, FGTECH, KESSV2, etc. [Línea K doble, línea CAN doble] 3 enchufes de alimentación grandes y 2 pequeños, 4 GND grandes y 4 GND pequeños están diseñados para satisfacer las necesidades de conexión de programación.

GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 0
GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 1

Visualización de funciones:

A. Conecte el módulo de la ECU, fuente de alimentación especial para leer y escribir datos de la ECU, clonar la ECU, programar y ajustar.
GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 2
Diagrama de conexión del conector de alimentación de programación dedicado.
GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 3
Diagrama de conexión de la ECU MPPS
GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 4
Diagrama de conexión de la ECU KESS V2
GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 5

B. GT105 proporciona una fuente de alimentación ininterrumpida durante el proceso de reemplazo de la batería del automóvil para proteger los datos de la ECU del automóvil.
GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 6

GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 7

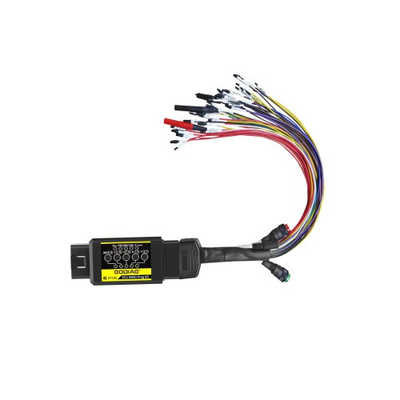

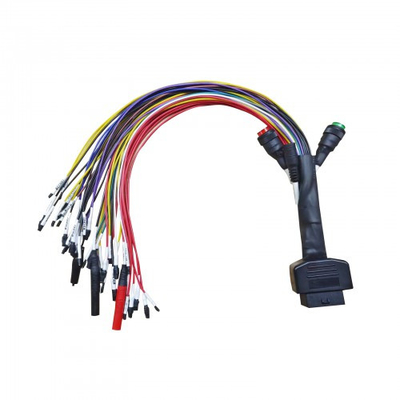

C. Puente universal OBD2

D. Después de 2016, cuando se pierden todas las llaves inteligentes Ford, GT105 coopera con el equipo VVDI (OBDSTAR, AUTEL) y otros equipos de coincidencia IMMO para programar las llaves.
Coincidencia de todas las llaves del automóvil perdidas---despertar el medidor o despertar la ECU IMMO. (Soporte IMMO de 4ª y 5ª generación VAG, sincronización de ECU Toyota, coincidencia auxiliar de todas las llaves perdidas de Mitsubishi o configuración de llaves de control remoto de todas las llaves perdidas, automóvil Porsche Cayenne antiguo para el aprendizaje de llaves IMMO.)

E. La luz indicadora VPW CANH CANL K-Line puede juzgar el estado de la comunicación entre el vehículo y el dispositivo de programación de diagnóstico. (Si el dispositivo conectado puede determinar si el dispositivo puede enviar comunicación, simplemente determine si la programación de diagnóstico es normal.)

F. IMMO AD Ford todas las llaves inteligentes perdidas, equipo VVDI (OBDSTAR, AUTEL) y otros equipos de coincidencia IMMO. Para la coincidencia de todas las pérdidas, debe desconectar la batería del automóvil, conectar el polo negativo de la batería a través de OBD5 y conectar el pin 16 al polo positivo de la batería de 12v.
Ejemplo: Use la Xhorse Key Tool Plus Pad para hacer coincidir un nuevo modelo Ford después de 2017. En el estado de todas las llaves perdidas, el vehículo está en estado de alarma y la tableta no se puede usar para la coincidencia. Si desea hacer coincidir las llaves, debe liberar el estado IMMO.

Si el vehículo ha entrado en el estado IMMO. Desconecte el polo positivo de la batería como lo indica el dispositivo y luego conecte la batería del vehículo con el cable adaptador de corriente GT105, como muestra la imagen.

(En el proceso de coincidencia de llaves, la fuente de alimentación externa de 12 V siempre se mantiene, sin necesidad de desconectar)

Siga las instrucciones de la Xhorse Key Tool Plus Pad para hacer coincidir las llaves.
G. Todas las llaves del automóvil perdidas coinciden---despertar el medidor o despertar la ECU IMMO.
Porsche y VW de 4ª generación inteligentes, tarjeta de llave de 5ª generación (lista de modelos: nuevo A6L Touareg A4 Q5 A7) enciende el instrumento, la herramienta de coincidencia de llaves está conectada para la recopilación de datos. Algunos instrumentos del vehículo no se encienden, pero también se puede realizar la recopilación de datos, por ejemplo: A6L Q7.

H. Toyota reemplaza la ECU del motor, la ECU IMMO debe sincronizarse, o algunos equipos de coincidencia de llaves pueden hacer coincidir todas las llaves perdidas de los vehículos Toyota

I. Mitsubishi llave perdida toda la configuración de coincidencia o toda la configuración de la llave del control remoto perdida.
J. Aprendizaje de llaves IMMO para Porsche Cayenne antiguo
K. Recopilación de energía para operaciones al aire libre
Cuando el cerrajero o el ingeniero de la ECU no pueden obtener la fuente de alimentación de 12 V en la operación al aire libre, puede usar el cable adaptador de corriente GT105 para obtener la fuente de alimentación de 12 V de la batería del automóvil.
Proporciona energía a una cortadora de llaves alimentada por 12 V

Significado de la luz indicadora:
1. Fabricación personalizada
2. Cable SJE1850
3. Fabricación personalizada
4. Puesta a tierra de la alimentación
5. Puesta a tierra de la señal
6. SAEJ2284alto
7. Cable ISO9141-2&iso, DIS4230-4K
8. Fabricación personalizada		 9. Fabricación personalizada
10. Cable SJE1850 (bus)
11. Fabricación personalizada
12. Fabricación personalizada
13. Fabricación personalizada
14. SAEJ2284bajo
15. Cable ISO9141-2 e ISO/DIS 4230-4L
16. Positivo de la batería del automóvil

GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 8
GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 9

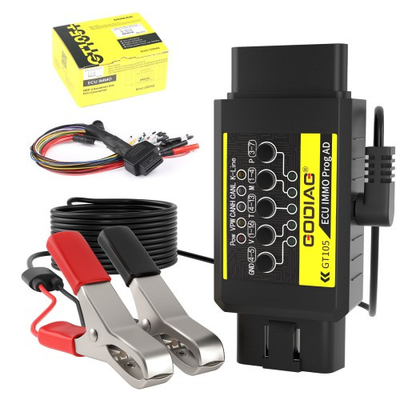

El paquete incluye:
1pc x host GT105
1pc x Cable de alimentación con pinza de batería
1pc x Puente OBD2 de protocolo completo
3pcs x Resistencia eléctrica
GODIAG GT105 OBD II Cuadro de salida Asistente OBD Plus Protocolo completo OBD2 Jumper universal para la programación de la ECU a través de OBD2 10
